型号:GZF041

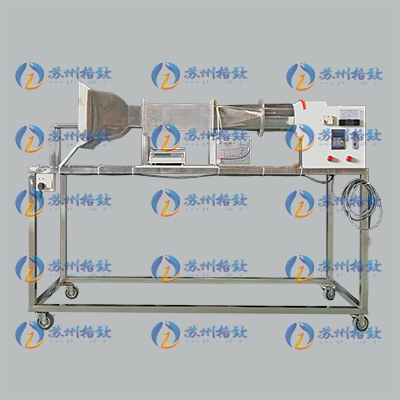

空气动力学实验装置:低速实验风洞
一、工作条件
常温、常压下运行,电源电压AC380V。
二、实验目的
1、测压实验:模型表面打测压孔,连接测压管,使用测压传感器或微压计,可测量模型表面压力;
2、测力实验:通过简易测力装置可测量模型在气流作用下所受某方向的空气动力;
3、流态显示:
3.1 烟流实验:通过发烟装置形成烟线,对流动状态进行示踪,显示出绕模型的气流流向、涡及分离的状况;
3.2 丝线实验:通过贴在模型表面的细小丝线,在气流流过时通过丝线的指向显示流动方向,通过丝线的摆动显示紊流状况。
三、技术参数
1、风洞总长1120mm,实验段长 350mm*内径 130mm(宽)*120mm(高);
2、风洞各段连接台阶面高度差:<1mm;
3、风洞测压口:试验段内开口平整光滑,无毛刺,局部突出≤0.5mm,测压孔直径1mm;
4、流速测量:进口收缩段与试验段连接断面各处流速分布均匀,使用直径≤3mm的总压管测量空气总压值,管壁面开孔处应安装垫片使得内壁无缝隙;
5、实验段最大风速15m/s;
6、风机供电为220伏交流电,最大功率 50W,电流 0.4A;
7、实验段风速测量使用超声波风速测量仪,测量精度0.1m/s,使用超声波风速测量仪测量进口收缩段与试验段连接断面各处流速,各处流速偏差不超过0.5%;
8、风洞结构:风洞安定段、收缩段及扩散段用不锈钢焊接制成,实验段由透明亚克力板制成,支架系统由铝合金型材制成。实验段可视并方便拆装;
9、风洞采用直流式的风洞结构形式,由安装在风洞气流出口的驱动风扇产生实验段的气体流动。
四、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 风洞 | 不锈钢 | 1 |
2 | 试验段 | 有机玻璃 | 1 |
3 | 风机 | 轴流风机 | 1 |
4 | 压差计 | 红油压差计 | 1 |
5 | 风速仪 | 超声波 | 2 |
6 | 变频器 | 利控 | 1 |
7 | 控制电箱 | 配套漏电保护功能 | 1 |
8 | 流体力学教学管理平台 | 格致科教 | 1 |
9 | 3D仿真教学软件 | 格致科教 | 1 |
