型号:GZF029

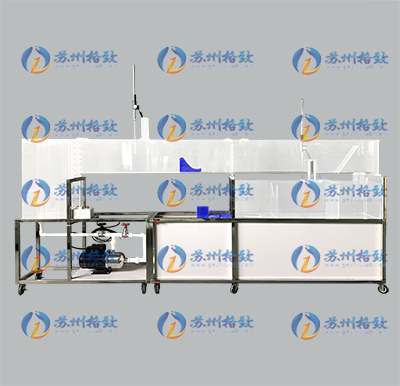

流体力学实验装置名称:自循环明渠水力学多功能实验设备
一、工作条件
常温、常压下运行,电源电压AC220V。
二、实验目的
1、可进行堰流,水跃实验、消力池消能实验、消力坎消能实验、挑流消能实验等多项定量实验;
2、可演示薄壁堰、戽流、WES堰、直角进口宽顶堰、圆角进口宽顶堰、闸下出流等水流现象;
3、可测定堰流的流量系数、淹没系数、水跃的共轭水深等各项水力参数;
4、可测定底流消能和挑流消能有关参数,验证设计正确性。
三、技术参数
1、实验流量 设计流量Qd=3.2 m3/h,最大流量Qmax=4m3/h;
2、量水堰流量测量精度0.02,三角堰零点校验绝对误差 ,测针导轨的不平整度;
3、精密水位测针:精度0.02;
4、配套无限点流体力学教学管理平台及3D仿真教学软件;
5、外型尺寸:3200×430×1250mm。
四、产品规格与配置
序号 | 名称 | 材质/品牌 | 数量 |
1 | 整流稳压水箱 | 有机玻璃 | 1 |
2 | 实验工作槽 | 有机玻璃 | 1 |
3 | WES堰 | 有机玻璃 | 1 |
4 | 流量调节装置 | 有机玻璃 | 1 |
5 | 宽顶堰 | 有机玻璃 | 1 |
6 | 三角量水堰 | 有机玻璃 | 3 |
7 | 水位测针 | 恒美电子 | 2 |
8 | 回水蓄水槽 | 有机玻璃 | 1 |
9 | 循环水箱 | PVC | 1 |
10 | 供水泵 | 阳泉 | 1 |
11 | 连接管路 | PVC | 1 |
12 | 试验台 | 不锈钢带刹车万向轮 | 1 |
