型号:GZE009-Ⅱ

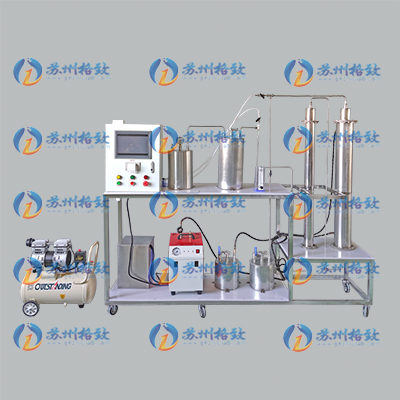

实验设备名称:数据采集式有机废气生物法气体净化处理设备
一、工作条件
电源电压:AC220V,实验前需配置一定量的活性碳与有机气体。
二、实验目的
1、深入理解吸附法净化有害废气的原理和特点;
2、掌握活性炭吸附法的工艺流程和吸附装置的特点;
3、训练工艺实验的操作技能,掌握主要仪器设备的安装和使用;
4、掌握活性炭吸附法中的样品分析和数据处理的技术。
三、技术参数
1、设计气体流量2m3/h ;
2、生物滤塔塔径:100 mm,塔高:900mm 1个;
3、外形尺寸: 2000×450×1500mm。
4、产品主要采用西门子PLC控制器控制,体积小、速度快、标准化,具有网络通信能力功能更强,可靠性高;
5、触摸屏操作,同屏显示所有运行数据,具备数据查询、打印等功能;
6、3D交互式仿真软件一套,具备扫码学习实验操作步骤功能。
四、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 漏电保护器 | DZ47sLE | 1 |
2 | CPU | CPU224 | 1 |
3 | 模拟量采集模块 | EM231 | 1 |
4 | 触摸屏 | SK-10HE | 1 |
5 | 进口粉尘传感器 | SHARP | 2 |
6 | 温湿度传感器 | 北京星仪 | 1 |
7 | 差压传感器 | 艾力森0-3Kpa | 1 |
8 | 继电器 | 德力西 | 3 |
9 | 微型打印机 | 荣达 | 1 |
10 | 离心风机(空压机) |
| 1 |
11 | VOC发生器 | 格致科教 | 1 |
12 | 空气缓冲罐 | 格致科教 | 1 |
13 | 蒸汽冷却罐 | 格致科教 | 1 |
14 | 尾气吸收罐 | 格致科教 | 1 |
15 | 流量计 |
| 5 |
16 | 活性炭吸附柱 | 格致科教(不锈钢) | 1 |
17 | 蒸汽发生器 | 格致科教 | 1 |
18 | 工控软件一套 | V4.0 STEP 7 MicroWIN SP9 | 1 |
19 | 上位机监控软件 | AKWorkshop | 1 |
20 | 按钮 | 德力西 | 3 |
21 | 接触器 | 德力西 | 1 |
22 | 指示灯 | 德力西 | 3 |
23 | 3D仿真软件 | 格致科教 | 1 |
