型号：GZN008

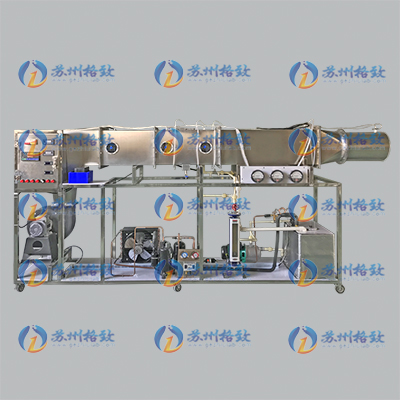

空调制冷及采暖通风实验装置名称：表冷器喷水室性能实验台

一、工作条件

常温、常压下运行，电源电压：AC380V。
二、实验目的

1、了解喷水室及表冷器与空气之间的热湿交换过程；

2、通过实验加深对直接接触式和表面式热湿交换概念地理解；

3、掌握测量喷水室和表冷器进出水和空气进出口温度、相对湿度、阻力特性的方法；

4、熟悉换热量、热交换效率系数和接触系数的测定方法。
三、技术参数

1、干湿球温度测量的空气相对湿度与湿度表测出来的误差在5%以内；

2、不锈钢风道断面尺寸：320*320mm；

3、表冷器1个，ABS材质板片挡水板3块挡水板外形320*320mm、喷水室进口1块出口2块；

4、压缩机：上海日立1P压缩机及配套储液罐、干燥过滤器、风冷冷凝器，15m蒸发器盘管；

5、水泵：单相不锈钢喷射式电泵、最大流量4.2m^3⁄h、最高扬程35m、额定流量2.5m^3⁄h、额定扬程16m；

6、多翼式低噪声离心通风机：1450r⁄min、配用电机功率0.75KW、380VAC、50HZ、全压490—390Pa、流量1950—2850m^3⁄h；

7、制冷剂：R22 、充注量1.1Kg，停机充注时压力约为0.8MPa；

8、流量计：玻璃转子流量计LZB—15，流量范围100-1000L/h，测量介质水，测量温度20℃；

9、变频器1个，数显电流表2块，数显电压表2块，温控表2块（分别控制压缩机和水箱电加热器的启停）；

10、装置外形尺寸：2870*600*1490mm。
四、产品规格与配置

水箱及电加热器、压缩机、风冷冷凝器、蒸发器盘管、储液罐、干燥过滤器、高压不锈钢自吸式喷射水泵、玻璃转子流量计，喷水室、喷嘴、表冷器、恒温室：低噪音风机、超声波加湿器、空气电加热器；测量控制系统：控温仪表、测温仪表、数显电流电压表、红油斜管微压计、毕托管、不锈钢框架（万向轮及禁锢脚）。
