型号:GZF035-Ⅱ

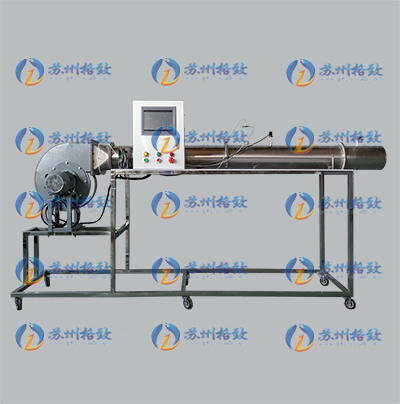

空气动力学实验设备:离心式风机性能实验台
一、工作条件
常温、常压下运行,电源电压AC380V 功率:1500W。
二、实验目的
1、了解风机的结构,掌握风机操作与调节方法;
2、了解风机性能的测试方法,使用毕托管测量风机风量,使用压力传感器测量风机静压;
3、实验测绘离心式风机在恒转速下的性能曲线,并根据曲线判定风机的最优工作状态。
三、技术参数
1、检测标准:GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008;
2、离心风机:功率1.5KW,最大流量2200m³/h,最大全压900Pa,转速3000rmp/min;
3、实验风洞:304不锈钢材质,厚度2mm,尺寸:2000*Φ200mm;
4、变频器:通用型、矢量化V/F控制变频器,内置PID闭环控制,功率2.2KW;
5、压力变送器:进口微差压变送器,精度FS±1%;
6、温度变送器:PT100热电阻,汽夜通用;量程0-100℃,304不锈钢材质; 0.5%FS精度,标准Modbus-RTU协议,4-20mA信号输出;
7、显示单元:知名人机交互系统,10寸、4线高精度触摸屏,分辨率:800x480。基于Linux系统,系统稳定,高效,安全,可靠;支持多种通讯方式(232/422/485,以太网);支持 USB下载、以太网下载、U盘更新组态;
8、控制单元:24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块;
9、配套无限点流体力学工程教学管理平台及3D仿真教学软件;
10、外形尺寸:2600×500×1200mm。
四、产品规格及配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 漏电保护器 | 德力西 | 1 |
2 | 风机 | 离心式 | 1 |
3 | 整流栅 | 不锈钢 | 1 |
4 | 流量调节阀 | 12档位 | 1 |
5 | 测试风洞 | 不锈钢 | 1 |
6 | 电控箱 | 烤漆 | 1 |
7 | 可移动台架 | 不锈钢 | 1 |
8 | CPU | CPU224 | 1 |
9 | 模拟量采集模块 | EM231 | 1 |
10 | 触摸屏 | SK-10FE | 1 |
11 | 压力变送器 | 0~1500Pa | 2 |
13 | 变频器 | V/F控制 | 1 |
14 | 毕托管 | 不锈钢 | 1 |
15 | 流体力学教学管理平台 | 格致科教 | 1 |
16 | 3D仿真教学软件 | 格致科教 | 1 |
