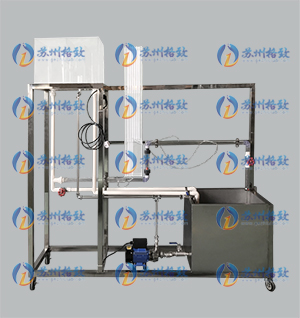

型号：GZCP034
一、工作条件
常温、常压下运行,电源电压AC220V 功率：90W。
二、实验目的
1、定量测量实验——验证伯努利方程；
2、定性分析实验——演示测压板直接显示的总水头线与测压管水头线，均匀流与非均匀流断面上动压强分布以及沿程能量转换规律等。
三、技术参数
1、试验管规格：Φ20mm与Φ40mm，优质透明有机玻璃材质。
2、测压管：Φ8mm有机玻璃管，大约13个测压点，带刻度标尺。
3、流量范围：0.16-1.6m³/h。
四、产品特点
1、实验所用的流体--水，全循环使用设计，节约水资源。
2、恒压水箱采用多孔式溢流设计，保障水压平稳均衡。
3、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
五、产品规格与配置
序号 | 名称 | 材质/品牌 | 数量 |
1 | 整流稳压水箱 | 有机玻璃 | 1 |
2 | 伯努利实验管 | 有机玻璃 | 1 |
3 | 流量调节尾阀 | 手动铜闸阀 | 1 |
4 | 测压探针 | 不锈钢 | 1 |
5 | 测压点连接 | 硅胶管 | 1 |
6 | 侧压板 | 有机玻璃/不锈钢 | 1 |
7 | 循环水箱 | 不锈钢水箱，带排空阀 | 1 |
8 | 流量计 | 转子流量计，0.16-1.6m³/h | 1 |
9 | 水泵 | 卧式离心泵，550W | 1 |
10 | 连接管路 | PVC | 1 |
11 | 电控箱 | 集成与对象之上，含电器元件、电路 | 1 |
12 | 可移动台架 | 不锈钢 | 1 |
