型号：GZCP013

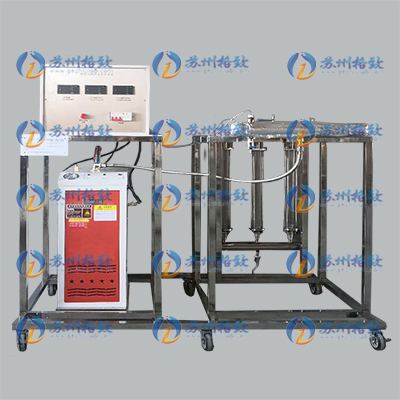

化工原理实验室装置：裸管与传热管实验装置
一、工作条件
电压AC380V，每个实验室需配置1～2个接地点（安全地及信号地）。常温、常压运行。
二、实验目的
1、测量气液对流传热中对流传热管内蒸汽对自来水的对流传热系数；
2、测量裸管中管壁对空气自然对流传热系数；
3、测量保温管保温材料的导热系数。
三、技术参数
1、加热功率：3KW；
2、裸管：紫铜管，内径16mm，外径18mm，长度600mm，外壁面安装贴片PT100；
3、保温管：内管紫铜管，内径16mm、外径18mm，外管玻璃管，内径34mm、外径43mm，长度600mm, 中间为硅酸铝保温棉，内管外壁面、保温层外壁面安装贴片；
4、套管：内管紫铜管，内径16mm、外径18mm，外管玻璃管，内径34mm、外径43mm，长度600mm，内管外壁面安装贴片PT100；
5、分汽包：φ57×500mm,卧式，外包30mm硅酸铝保温，配安全阀；
6、装置尺寸：1200×500×1700mm。
四、产品规格与配置
序号 | 名称 | 型号/规格 | 数量 |
1 | 水箱 | 不锈钢水箱，带液位计 | 1 |
2 | 蒸汽发生器 | 佳斯曼 | 1 |
3 | 测试管1 | 保温测试管 | 1 |
4 | 测试管2 | 裸管换热管 | 1 |
5 | 测试管3 | 套管测试管 | 1 |
6 | 冷凝液接收管 | 玻璃主体，带刻度 | 3 |
7 | 分汽包 | 不锈钢主体，带保温层 | 1 |
8 | 放气阀 | 手动 | 3 |
9 | 放水阀 | 手动 | 1 |
10 | 冷凝水收集器 | 不锈钢 | 1 |
11 | 温度传感器 | Pt100 | 6 |
12 | 巡检仪 | 多路温度显示仪 | 1 |
13 | 管路 | 含管道、管件、阀门等 | 1 |
14 | 电控箱 | 含电控系统、电器件、电路等 | 1 |
15 | 实验台架 | 不锈钢主体，带脚轮 | 1 |
