型号:GZCP005-II

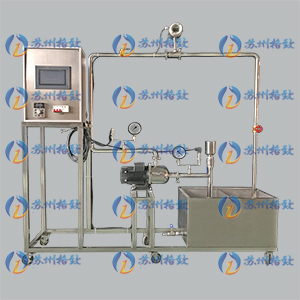

化工原理实验设备:数据采集型离心泵性能测定实验装置
一、离心泵性能综合测定实验装置工作条件
电压AC380V,功率1kW,三相四线制(三火线一零线)。每个实验室需配置1~2个接地点(安全地及信号地)。常温、常压运行。水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。
二、实验目的
1、使学生充分了解离心泵的结构与特性,熟悉离心泵的工作方式和操作流程;
2、熟悉组成管路的各种管件、阀门,了解温度、压力、电功率、流量和转速等就地显示仪表及传感检测设备,掌握转子流量计的测量原理及使用方法;
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线;
4、测定流量调节阀某一开度下管路特性曲线;
5、熟悉压差传感器、变送器及其工作原理,实验数据的自动采集;
6、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线;
7、掌握多元回归的方法,回归(H-Q、η-Q、N-Q)关系曲线。
三、离心泵特性曲线实验装置技术参数
1、液体流量:0~8m3/h;
2、液体温度:常温;
3、离心泵进口压力,-0.1-0MPa,出口压力:0-0.3MPa;
4、离心泵泵的扬程(H):0-30m;
5、离心泵功率(N):0.43-0.85KW;
6、离心泵效率(η):0-80%;
7、离心泵转速:0-2900转/分。
四、产品规格与配置
序号 | 名称 | 材质/品牌 | 数量 |
1 | 水箱 | 不锈钢,带排空阀 | 1 |
2 | 灌泵装置 | 不锈钢 | 1 |
3 | 实验离心泵 | 南方泵业 | 1 |
4 | 进出水管路 | 不锈钢 | 1 |
5 | 涡轮流量计 | 贝特 | 1 |
6 | 流量调节阀 | 不锈钢,手动闸阀 | 1 |
7 | 变频器 | 蓝海华腾 | 1 |
8 | 温度传感器 | -20~100℃ | 1 |
9 | 压差传感器 | 飞思卡尔 | 1 |
10 | CPU | CPU224 | 1 |
11 | 触摸屏 | SK-10HE | 1 |
12 | 模拟量采集模块 | EM231 | 1 |
13 | 工控软件 | V4.0 STEP 7 MicroWIN SP9 | 1 |
14 | 上位机监控软件 | AKWorkshop | 1 |
15 | 漏电保护器 | DZ47sLE | 1 |
16 | 电控箱 | 集成于对象之上 | 1 |
17 | 可移动台架 | 不锈钢 | 1 |
