型号:GZN093

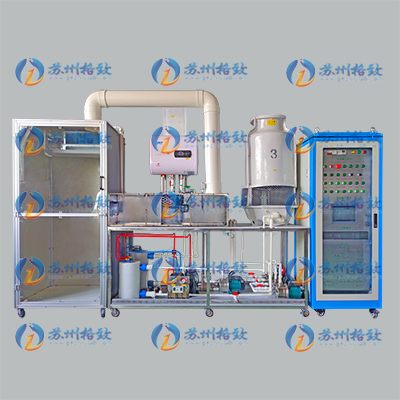

空调制冷与通风实验设备:中央空调实训考核装置
一、产品概述
中央空调实训考核装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。
二、实验目的
1、认识中央空调的结构及设备的实训;
2、中央空调启动、停止、运行、调节操作的实训;
3、对中央空调的运行工况及各运行参数进行检测实训;
4、对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;
5、组态技术应用实训采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、组态等功能。
三、技术参数
1、电源:三相五线 AC380V ±10% 50Hz;
2、最大供冷量:7.5kW,最大输入总功率:6.5kW;
3、制热额定功率:2.0kW,额定输入电流:7A,制冷剂:R22;
4、循环风量:700m3/h,噪声:35~40dB(A);
5、安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准;
6、设备尺寸:长*宽*高=5000*1600*2500mm。
四、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 控制柜 | 网络式机柜 | 1 |
2 | CPU | 西门子 | 1 |
3 | 模拟量模块 | 西门子 | 1 |
4 | 温度模块 | 西门子 | 1 |
5 | 触摸屏 | 显控 | 1 |
6 | 压缩机 | 3P | 1 |
7 | 蒸发器 | 3P | 1 |
8 | 模拟锅炉 | 40L | 1 |
9 | 储液器 | 2P | 1 |
10 | 水冷凝器 | 不锈钢 | 1 |
11 | 冷却水塔 | 3T | 1 |
12 | 冷却风机 | 轴流风机 | 1 |
13 | 热力膨胀阀 | 丹佛斯 | 1 |
14 | 高低压表 |
| 2 |
15 | 冷却阀门 | 铜制 | 4 |
16 | 冷却水泵 | 离心泵 | 2 |
17 | 模拟房间 | 铝塑板 | 1 |
