型号：GZN003

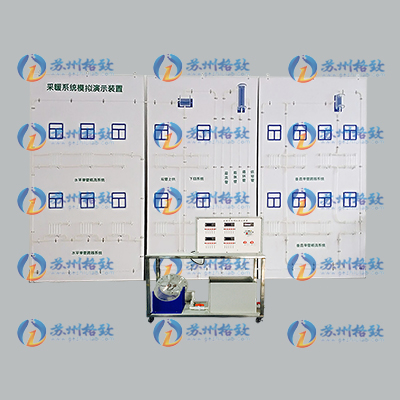

实验设备名称：采暖系统模拟演示装置
一、工作条件
工作电压：220V 功率：500W。
二、实验目的
1、了解常见的采暖系统形式，掌握系统中各部件的作用及其连接方式，巩固课堂学习的知识；
2、了解热水在系统中及散热器中的流动情况及规律；
3、了解空气在系统中存在的情况，认识排除系统中所存在的重要性及其排气措施。
三、技术参数
1、玻璃模拟散热器组数≥18组；
2、水泵参数：功率90W，扬程10m，流量20L/min；
3、≥21点测温判定系统失调情况；
4、加热功率0～1.5KW可调，最高控温45 ℃；
5、防腐循环水泵，功率100W，扬程10m，流量20L/min；
6、外形尺寸：3300×400×2200mm（挂墙）。
四、产品规格与配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 循环水泵 | 潜水泵 | 1 |
2 | 给水箱 | PVC | 1 |
3 | 集气罐 | 有机玻璃 | 1 |
4 | 膨胀水箱 | 有机玻璃 | 1 |
5 | 模拟窗 | 有机玻璃 | 1 |
6 | 散热器 | 石英玻璃 | 1 |
7 | 水平单管顺流式系统 | 石英玻璃 | 1 |
8 | 水平单管跨越式系统 | 石英玻璃 | 1 |
9 | 垂直单管顺流式系统 | 石英玻璃 | 1 |
10 | 垂直式单管跨越式系统 | 石英玻璃 | 1 |
11 | 双管上供下回系统 | 石英玻璃 | 1 |
12 | 信号管 | 石英玻璃 | 1 |
13 | 循环管 | 石英玻璃 | 1 |
14 | 膨胀管 | 石英玻璃 | 1 |
15 | 溢流管 | 石英玻璃 | 1 |
