型号：GZF004-Ⅱ

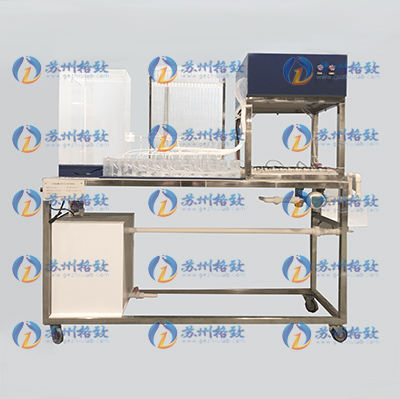

流体力学实验设备：自循环伯努利方程实验台

一、工作条件

常温、常压下运行，电源电压AC220V  功率：500W。

二、主要功能

1、掌握用压力传感器测量流体静压强技能；

2、定量测量实验——验证不可压缩流体静力学基本方程，并通过对诸多流体静力学现象的实验分析，进一步加深对基本概念的理解，提高解决静力学实际问题的能力；

3、定性分析实验——演示测压板直接显示的总水头线与测压管水头线，均匀流与非均匀流断面上动压强分布以及沿程能量转换规律等。

三、技术参数

1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；

2、流量计：执行标准 GB/T778-2007《封闭满管道中水流量的测量 ，饮用冷水水表和热水水表 》、JJG162-2009《冷水水表》；可同时显示瞬时流量及累计流量。量程：2.5m³/h可测最小流速0.003m/s，标准Modbus-RTU协议；

3、压力传感器：工作温度0-60℃，具有较高的线性度（±2.5%VFSS），供电电源DC5V，输出DC1-5V主芯片全部采用32位微控制器，每秒采样率：800 kSPS，可以快速采集差压传感器信号，并快速计算处理，保证了差压传感器精度。转换速率快，响应时间短（1ms）；

4、显示单元：知名人机交互系统，7寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态

5、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

6、同屏显示所有实时数据，一键校零、数据保存等功能；

7、蓄水箱：PVC材质，容积50L，恒压水箱：优质透明有机玻璃材质，容积25L；

8、水泵：低噪声无锈蚀增压泵，最高扬程：12m，最大流量：14L/min，功率：120W；

9、白色PVC台面、、不锈钢闸阀、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

10、外形尺寸：1560×450×1500mm；

11、设备配有无限点流体力学3D教学管理平台。

四、产品规格与配置
