流体力学与空气动力学实验装置产品列表
    发布时间: 2019-04-28 16:39


流体力学与空气动力学实验装置产品列表




流体力学与空气动力学专业概述:


流体力学实验根据高等学校工科基础课程《流体力学与流体机械》、《流体力学》和《水力学》的教学大纲中对实验的要求设置。可作为高等学校环境工程、给水与排水、土木工程、建筑环境与设备、交通工程、力学等专业的实验课程。我公司的流体力学实验装置正式利用模型实验研究流体运动现象,扩大感性认识,提高理论分析能力,巩固理论知识,培养严谨踏实的科学作风。以下为我公司流体力学实验清单,装置从教学实验要求的角度出发,以工程化的设计理念,采用先进的自动化技术,PLC控制,触摸屏操作,可视化演示,完整的体现了水污染控制系统的工作过程。另外每套装置都配套有3D仿真教学软件,采用先进的虚拟技术,实现移动端虚拟现实体验,打破了时间、空间和资源上的限制,为课堂创造安全、方便、有趣的实验环境,在满足师生对实验中教与学需求的同时,也大大降低了学习成本。



流体力学与空气动力学实验装置产品列表


序号

型号

产品名称

用途

1

GZF001

流体静力学综合实验仪

1定量测量实验——验证流体静水力学基本方程;

2定性分析实验——测压管和连通管判定、观察测压管水头线、判别等压面、观察真空现象;

3设计性实验——油库液位高度检测;

4拓展性实验——给定条件下测定油密度;

5通过对流体静力学现象的实验分析,进一步加深对基本概念的理解,提高解决静力学实际问题的能力。

2

GZF002

GZF002-Ⅱ

GZF002-III

雷诺实验仪
雷诺实验仪 Ⅱ型
自循环雷诺实验仪III型

观察层流、过渡流、紊流及其转换特征,并可测量临界雷诺系数值,掌握圆管流态判别准则。

3

GZF003

自循环动量方程实验仪

验证不可压缩流体恒定流的动量方程;测射流对水箱的反作用力及射流对平板的反作用力。

4


GZF004-Ⅱ



伯努利方程实验台

伯努利方程实验台Ⅱ型

自循环伯努利方程实验仪III型

观察流体在管流中动能与势能的转化,验证摩擦损失公式,了解伯努利方程基本原理。

5

GZF005

GZF005-Ⅱ

GZF005-III

文丘里实验仪

文丘里实验仪 Ⅱ型

自循环文丘里实验仪 III型

可做文丘里实验。

6


GZF006

GZF006 II


自循环局部阻力实验仪

自循环局部阻力实验仪II型

1、流量电测实时显示与手测功能并存,实验内容多功能;

2、定量测量实验——突扩与突缩局部水头损失及损失系数;

3、定性分析实验——学习掌握三点法、四点法测量局部阻力因素的技能,并将突扩管的实测值与理论值相比较,将突缩管的实测值与经验值

7


GZF007

GZF007-Ⅱ

毕托管测速实验仪

毕托管测速实验仪Ⅱ型

了解毕托管的构造和适用条件,掌握用毕托管测动压及测量流体在管内流速度方法。

8

GZF008-Ⅱ

沿程阻力实验装置

数据采集型沿程阻力综合试验仪

沿程阻力实验仪加深了解圆管层流和紊流的沿程损失随平均流速变化的规律,绘制lghf-lg曲线。

9

GZF011

GZF011-Ⅱ

多功能流体力学实验装置

多功能流体力学实验装置Ⅱ型

可测定(1)沿程阻力系数测定实验;(2)局部阻力系数测定实验;(3)雷诺实验;(4)伯努利方程实验;(5)文丘里流量计测流量实验;(6)孔板实验;(7)毕托管流量实验。

10

GZF012

自循环孔口管嘴实验仪

1、掌握孔口与管嘴出流的流速系数、流量系数、侧收缩系数、局部阻力系数的测量技能;
2、可做等径孔口和管嘴在相同水深下的出流对比实验,定性、定量试验;并可观察测试管嘴的负压值;
3、演示孔口与管嘴间和不同孔口间的的出流现象。
4、通过测量不同管嘴与孔口的流量系数,了解管嘴进口形状对出流能力的影响。

11

GZF013

流量检测及控制系统

了解流量控制的方式,掌握流量测试及校正的常用方法。

12

GZF014

            能量方程实验仪

可直观演示动能、势能间的转换,可实测流速水头。大型测压板直接显示总水头线及测压管水头线。

13

GZF015

GZF015-Ⅱ

自循环虹吸演示仪

自循环虹吸实验仪Ⅱ

1、了解虹吸管工作原理;
2、了解弯管流量计工作原理;
3、虹吸管沿程压力变化;
4、虹吸阀工作原理,提高学用结合能力。

14

GZF017

管路串并联综合实验台

1、验证并联管路的流量分配规律;
2、学习并掌握用孔板式流量计测量流量。

15

GZF018

漩涡仪

演示流体流经桥墩、圆柱体、直角弯道、圆角弯道和突缩、突扩及渐缩、渐扩管道时漩涡区的变化,并可观察到典型的卡门漩涡。

16

GZF019

气流线演示仪

利用烟气流线法观察空气流过物体机翼三维的流动图形,以加深课堂中所讲的机翼流线、迹线的认识。

17

GZF022

自循环空化机理实验仪

学习了解液体空化的机理,观察空化现象。

18

GZF024

液体流线演示仪(油槽流线仪)

利用有泡沫的变压器油流经导叶时形成的流线,观察流线经过不同试件表面时的变化。

19

GZF026

自循环流谱流线演示仪

学习了解液体空化的机理,观察空化现象。

20

GZF028

变底坡活动小水槽

演示不同角度非均匀流动时的多种水流现象,并可作定量计算。

21

GZF029

自循环明渠水力学多功能实验

可进行各种堰流,水跃实验、消力池消能实验、消力坎消能实验、挑流消能实验等多项定量实验;演示薄壁堰、宽顶堰、实用堰和闸下出流等水流现象;测定堰流的流量系数、淹没系数、水跃的共轭水深等各项水力参数;测定底流消能和挑流消能的有关参数,验证设计的正确性;演示戽流和面流消能的特点及水流现象。


22

GZF030

双变坡水槽

演示十二种水面曲线,并可计算流量;可做三角堰、宽项堰、实用剖面堰等三种堰流实验。

23

离心泵特性曲线测定实验台

离心泵特性曲线测定实验台II型

通过调节不同流量及在不同流量时的功率,测定水头与流量曲线,在此基础绘出效率与流量曲线。

24

GZF033
GZF033-Ⅱ

GZF033-Ⅲ

离心泵综合实验台

数据采集型离心泵综合实验台

计算机型离心泵综合实验台

可进行离心泵特性曲线测定、离心泵气蚀实验、离心泵串并联试验等多种实验。

25

GZF034
GZF034-Ⅱ
GZF034-Ⅲ

轴流式风机性能实验台

测试轴流式风机风室性能参数;得出轴流式风机的特性曲线。

26

GZF035

GZF035-Ⅱ

GZF035-Ⅲ

离心式风机性能实验台

离心式风机性能实验台Ⅱ型

离心式风机性能实验台Ⅲ型

可进行风机的性能实验(测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线等。)

27

GZF037



1、学习测量流体绕流物体时物体表面压力分布的方法;

2、通过实验了解实际流体绕圆柱体流体时,其表面压力分布的情况并与理想流体的压力分布相比较;

3、学习测量流体绕流机翼时机翼表面压力分布的方法;

4、测定在不同冲角下机翼的表面压力分布。

28

GZF055

自循环流体流动阻力实验设备

测定摩擦系数和雷诺数的关系、测定管件局部(阀门)阻力系数、沿程阻力系数、孔板流量计及文丘里流量计流量系数测定、比托管测量流速和流量实验。

 29

GZF055-Ⅱ


数据采集型自循环流体流动阻力

实验设备


测定摩擦系数和雷诺数的关系、测定管件局部(阀门)阻力系数、沿程阻力系数、孔板流量计及文丘里流量计流量系数测定、比托管测量流速和流量实验。


30


GZF056


自循环阻力综合实验设备


31

GZF056-Ⅱ

数据采集自循环阻力综合实验设备


32

GZF057

沿程水头损失实验装置

1、掌握管道沿程阻力系数的量测技术和应用压差计的方法;

2、将测得的Re-λ关系值与莫迪图对比,分析其合理性,进一步提高实验成果分析能力。

3、定量测量实验——可对层流和湍流2个区域 的沿程水头损失因数测量与分析;

4、定性分析实验——设计测定实验管段平均当量粗糙度D的实验

33

GZF057-Ⅱ

数据采集沿程水头损失实验装置

1、掌握管道沿程阻力系数的量测技术和应用压差计的方法;

2、将测得的Re-λ关系值与莫迪图对比,分析其合理性,进一步提高实验成果分析能力。

3、定量测量实验——可对层流和湍流2个区域 的沿程水头损失因数测量与分析;

4、定性分析实验——设计测定实验管段平均当量粗糙度D的实验

34

GZF058

沿程水头损失与流速实验装置

1、掌握管道沿程阻力系数的量测技术和应用压差计的方法;

2、将测得的Re-λ关系值与莫迪图对比,分析其合理性,进一步提高实验成果分析能力。

3、定量测量实验——可对层流和湍流2个区域 的沿程水头损失因数测量与分析;

4、定性分析实验——设计测定实验管段平均当量粗糙度D的实验

35

GZF025

自循环流动演示仪

以自循环多流道组成试验区,以气泡为示踪介质,利用光折射技术,演示30余种流谱图案及相关原理。如:演示内流场的漩涡形成、边界层分离、介质传输、水塞等流道流谱;演示外流的尾迹形成、卡门涡街、传质传热等流场流谱;演示射流元件、附壁效应与射流控制原理等流型流谱。

36

GZF009

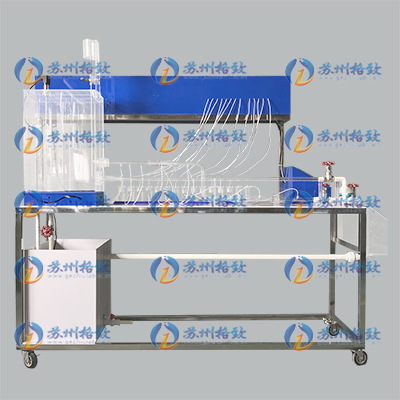

雷诺和伯努利方程综合实验台

1、定量测量实验——测定上临界与下临界雷诺数,结果符合:Re下临=20002300

2、定性分析实验——观察层流与湍流(紊流)两种流态;

3、设计性实验——结合量纲分析法进行实验研究,用管道实验测定明渠下临界广义雷诺数;

4、定量测量实验——验证伯努利方程;

5、定性分析实验——演示测压板直接显示的总水头线与测压管水头线,均匀流与非均匀流断面上动压强分布以及沿程能量转换规律等;

6、设计性实验——变水位对喉管真空度影响

37

GZF009-Ⅱ

雷诺和伯努利方程综合实验台II型

1、演示层流、过渡流、紊流及其转变,并可测量临界雷诺系数值;

2、测压板直接显示总水头线和测压管水头线。可演示动能和势能的转换,并可实测流速水头。

38

GZF010

雷诺和文丘里综合实验台

1、定量测量实验——测定上临界与下临界雷诺数,结果符合:Re下临=20002300

2、定性分析实验——观察层流与湍流(紊流)两种流态;

3、设计性实验——结合量纲分析法进行实验研究,用管道实验测定明渠下临界广义雷诺数;

4、设计性实验——变水位对喉管真空度影响

39

GZF010-Ⅱ

数字型雷诺和文丘里综合实验台

1、定量测量实验——测定上临界与下临界雷诺数,结果符合:Re下临=2000—2300;
2、定性分析实验——观察层流与湍流(紊流)两种流态;
3、设计性实验——结合量纲分析法进行实验研究,用管道实验测定明渠下临界广义雷诺数;
4、设计性实验——变水位对喉管真空度影响。

40

GZF010-Ⅲ

计算机型雷诺与文丘里综合实验台

1、定量测量实验——测定上临界与下临界雷诺数,结果符合:Re下临=20002300

2、定性分析实验——观察层流与湍流(紊流)两种流态;

3、设计性实验——结合量纲分析法进行实验研究,用管道实验测定明渠下临界广义雷诺数;

4、设计性实验——变水位对喉管真空度影响

41

GZF039

静压传递扬水仪

1、本仪器是利用液体静压传递,通过能量转换自动扬水的教学实验仪器。可进行流体的静压传递特性、“静压奇观”的工作原理及其生产条件,虹吸原理等方面的实验分析、研究,培养学生的实验观察分析能力、提高学习兴趣;

2、加深压强传递规律的了解;

3、掌握静水压力的传递过程和传递方式,建立静水压力传递的概念。

42

GZF029

明渠水力学多功能实验装置

1、可进行堰流,水跃实验、消力池消能实验、消力坎消能实验、挑流消能实验等多项定量实验;

2、可演示薄壁堰、戽流、WES堰、直角进口宽顶堰、圆角进口宽顶堰、闸下出流等水流现象;

3、可测定堰流的流量系数、淹没系数、水跃的共轭水深等各项水力参数;

4、可测定底流消能和挑流消能有关参数,验证设计正确性;

5、通过实验加深对影响糙率因素的理解,绘制均匀流水深和糙率的关系曲线。

43

GZF029-Ⅱ

数据采集自循环明渠水力学多功能实验仪

1、可进行堰流,水跃实验、消力池消能实验、消力坎消能实验、挑流消能实验等多项定量实验;

2、可演示薄壁堰、戽流、WES堰、直角进口宽顶堰、圆角进口宽顶堰、闸下出流等水流现象;

3、可测定堰流的流量系数、淹没系数、水跃的共轭水深等各项水力参数;

4、可测定底流消能和挑流消能有关参数,验证设计正确性;

5、通过实验加深对影响糙率因素的理解,绘制均匀流水深和糙率的关系曲线。

44

GZF060 机翼三维演示仪

45

GZF016

水击演示仪

观察水击现象,水击压力的大小,水击产生的原因。

46

GZF061

自循环旋涡实验仪

1、可演示流线疏密,显示压强大小,桥墩、圆柱体、直角弯道、机翼绕流、圆柱绕流、渐扩管道时漩涡区的变化,并可观察到典型的卡门漩涡;

2、通过对各种边界下旋涡强弱的观察,分析比较局部损失的大小;

3、观察绕流现象、分离点及卡门涡街现象。

47

GZF036

式风机管道弯头阀门性能实验台


48

GZF031

空气动力学多功实验(多功能风洞)(气体射流实验台)

1、测定空气紊流射流断面流速分布,了解空气紊流射流的运动规律,测定紊流系数。

1.1观察射流结构及速度分布情况;

1.2测定紊流系数α;

2、圆柱绕流阻力实验(压强分布法)

圆柱绕流实验是研究外流问题和形状阻力的典型实验。通过测量圆柱表面的压强分布,认识实际流体绕圆柱流动时表面压强分布规律,并与理想流体相比较,理解形状阻力产生的原因及测量、计算方法;

3、平板边界层实验

实际流体因存在粘性,紧贴壁面的流体将粘附于固体表面,其相对速度为零,沿壁面法向随着与壁面距离的增加,流体的速度逐渐增大,当距离为δ时,其速度达到未受扰动的主流流速μ_∞,这个厚度为δ的薄层称为边界层,通常规定从壁面到μ_x=0.99μ_∞处的距离作为边界层的厚度。

49

GZF027

管道内流量测量装置

通过装置在管道中的差压式流量测量装置及节流式流量测量装置,对流量进行测量并率定各自的流量系数或校正系数。

50

GZF023

静水总压力实验台

1验证平面静水压力理论;

2测定矩形平面上的静水总压力。

51

GZF021

紊动机理演示

加深对水流运动结构的认识,演示层流、波动形成与发展、波动转变为旋涡紊动的全过程,实验分析紊动机理。
