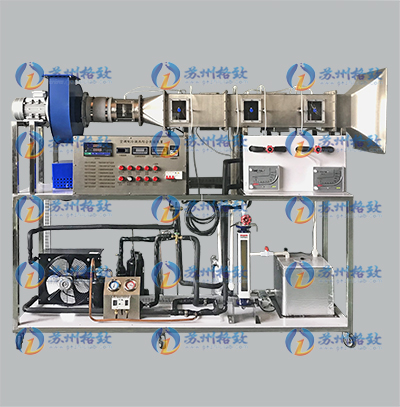

空调制冷换热综合实验装置
    发布时间: 2019-07-11 10:50


空调制冷换热综合实验台直流空调、制冷压缩机性能、制冷热泵于一体,可进行空气的加热、加湿、冷却、干燥,蒸发器、冷凝器进行换相。



型号:GZN017
采暖通风与制冷实验设备:空调制冷换热综合实验装置

一、工作条件
常温、常压下运行,380V,功率:10.7KW。
二、实验目的
本装置集循环空调、直流空调、制冷压缩机性能、制冷热泵于一体,可进行空气的加热、加湿、冷却、干燥,蒸发器、冷凝器进行换相,并可测出各点温度、压力、风量及功率,计算出制冷量、功率、制冷系数、进行热平衡计算。
三、制冷与空调实验装置技术参数
1、十六路巡检仪;
2、电流表,量程:AC10A/20A,工作电源:220V,输入方式:隔离,测量精度0.5%;
3、电压表:量程:AC500V,供电:220V,输入方式:隔离,测量精度0.5%;
4、温控仪:K型,输出:继电器,量程:0~999℃,精确度等级:0.5工作电压:180V-240V,50HZ,工作环境:0-50℃,35-85%;
5、风道加热调节:电位器:WTH118-1A,2W,470KΩ,固态调压器:德力西SSR-VR/10A,AC-12:10A,380VAC,470KΩ-560KΩ/2W,翅片加热管1000W;
6、变频器:380VAC,1.5KW;
7、电源开关:3P+N,三相五线制,漏电保护器,DELIXI;
8、DELIXI自锁按钮开关;
9、加热水箱:1500W/组,3组;
10、水流量玻璃转子流量计:0-400L/H;
11、铜阀,不锈钢截止阀,TEA700红油斜管微压计;
12、干湿球温度计:K型热电偶;
13、PT100测量低温的温度传感器,用在氟换热器进出口、压缩机吸气,水换热器进出和冷凝温度;
14、毕托管:系数0.998;
15、风机:离心风机,1.1KW;
16、超声波加湿器;
17、罐式换热器:1P,四通阀,1P压缩机,储液罐,膨胀阀,干燥过滤器;
18、最低蒸发温度:-20℃;
19、选用环保制冷剂R134a;
20、压缩机进、出口、冷凝器出口、节流阀或膨胀阀后四个被测点位的温度测定,数显精密温度仪表范围-40℃~150℃,分辨率0.05℃;
21、精密压力表壳外径150mm,测量范围0~2.5MPa,精度等级0.4级,标尺分格数125,最小分格值0.02MPa,允差值(±)0.01。
四、产品规格与附件
1、主要配置:16路巡检仪、K型热电偶、测试风洞;引风机、调节风门、制冷压缩机、板式换热器、储液罐、U型管、转子流量计、斜管微压计、膨胀阀、干燥过滤器、高低压控制器、干加热器、压力表、超声波加温器、水泵、水箱、数显表、膨胀阀、不锈钢移动式实验台等。
2、外形尺寸:1800×700×1500mm。
