型号: GZF007-Ⅱ

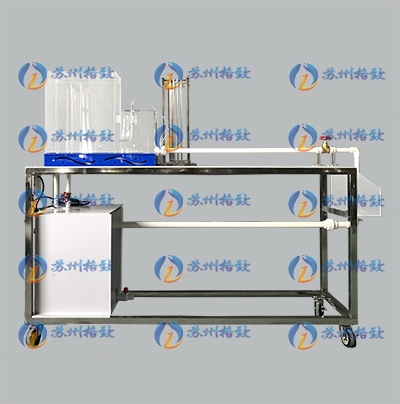

流体力学实验教学设备：自循环毕托管测速实验仪Ⅱ型

一、工作条件

常温、常压下运行，电源电压：220V，功率500W。

二、实验目的

1、了解毕托管的构造和适用条件、掌握毕托管测量点流速的方法；

2、测定管嘴淹没出流时的点流速，学习率定毕托管流速修正因数的技能；

3、分析管嘴淹没射流的点流速分布及点流速因数的变化规律。

三、技术参数

1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；

2、蓄水箱：400×450×450mm；

3、提升泵：超静音水陆两用泵，最高扬程：5.5m，最大流量：6800L/h，功率200W；

4、恒压供水箱及计量水箱用透明有机玻璃制作；

5、压差变送器：工作温度0-60℃，具有较高的线性度（±2.5%VFSS），供电电源DC5V，输出DC1-5V主芯片全部采用32位微控制器，每秒采样率：800 kSPS，可以快速采集差压传感器信号，并快速计算处理，保证了差压传感器精度。转换速率快，响应时间短（1ms）；

6控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

7、显示单元：知名人机交互系统，7寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态；

8、流量计：流体力学实验专用流量计，执行标准 GB/T778-2007《封闭满管道中水流量的测量 ，饮用冷水水表和热水水表 》、JJG162-2009《冷水水表》；可同时显示瞬时流量及累计流量。量程：2.5m³/h可测最小流速0.003m/s，标准Modbus-RTU协议；

9、毕托管：《国标JJG518-98》标准型毕托管（带标定参数）；

10、其他管路、阀门，整体框架：不锈钢材质；

11、设备配有3D交互式仿真处理实验软件、数据处理软件及教学管理平台。

四、产品规格与配置
