型号：GZF022

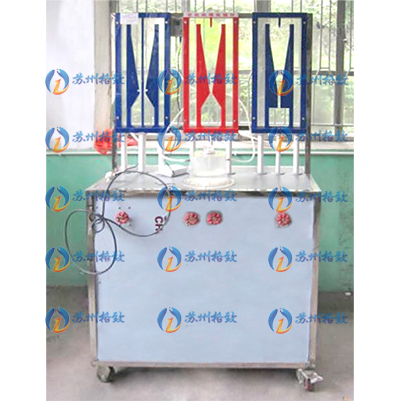

流体力学实验设备名称：自循环空化机理实验仪
一、工作条件
常温、常压下运行，电源电压AC220V，300W。
二、流体力学教学实验设备实验目的
1、演示空化发生过程、现象及机理；
2、演示流道体型对空化影响；
3、演示空化管节流装置原理；
4、演示常温水低压沸腾现象。
三、自循环空化机理实验实训设备技术参数
1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；
2、四种类型流道、喉道最大流速Vmax=18m/s；
3、最大真空度接近10m水柱；
4、外形尺寸：550×300×1100mm；
5、设备配有流体力学教学管理平台，软件可提供演示。
四、产品规格与配置
序号 | 名称 | 材质/品牌 | 数量 | 单位 |
1 | 自循环供水系统 | 水箱+水泵 | 1 | 套 |
2 | 文氏管模型 | 有机玻璃 | 1 | 块 |
3 | 突缩管模型 | 有机玻璃 | 1 | 块 |
4 | 普通闸门槽和抗空化闸门槽模型 | 有机玻璃 | 1 | 块 |
5 | 可移动支架 | 不锈钢 | 1 | 个 |
