型号：GZF035

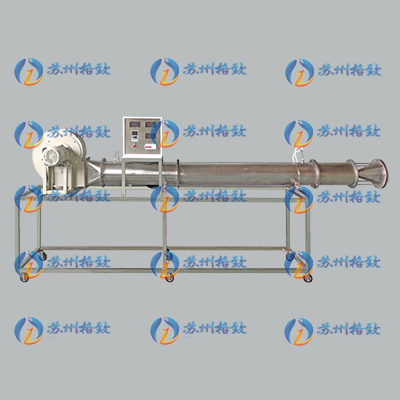

空气动力学实验设备：离心式风机性能实验台
一、工作条件
常温、常压下运行,电源电压AC380V，功率：1.5KW。
二、实验目的
1、了解风机的结构，掌握风机操作与调节方法；
2、了解风机性能的测试方法，使用毕托管测量风机风量，使用压力传感器测量风机静压；
3、实验测绘离心式风机在恒转速下的性能曲线，并根据曲线判定风机的最优工作状态。
三、技术参数
1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T2423.4-2008；
2、风机：多翼式低噪声离心风机，功率1.1KW，风量2600-3900m³/h，最大全压480-580Pa，转速1450rmp/min；
3、实验风洞：304不锈钢材质；
4、变频器:通用型、矢量化V/F控制变频器，内置PID闭环控制；
5、温度传感器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质。
6、温度显示仪：AI501，线性电压：0～10V，线性电流（需外接精密电阻分流或在MIO位置安装I4模块）：4～20mA，线性输入：-9990～+30000由用户定义，测量精度：0.3级（0.3%FS±1个字），分辩率：0.1℃。
7、压差传感器：1台，24V供电，0-10KPa，带4-20ma模拟量输出。测量精度：0.3级（0.3%FS±1个字）
8、压差显示仪：AI501，线性电压：0～10V，线性电流（需外接精密电阻分流或在MIO位置安装I4模块），4～20mA，线性输入：-9990～+30000由用户定义，测量精度：0.3级（0.3%FS±1个字），分辩率：1Pa。
9、设备配有3D交互式仿真处理实验软件、数据处理软件及流体力学教学管理平台。
四、产品规格及配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 风机 | 多翼式低噪声离心风机 | 1 |
2 | 整流栅 | 不锈钢 | 1 |
3 | 流量调节装置 | 不锈钢，手动调节 | 1 |
4 | 测试风洞 | 不锈钢圆管 | 1 |
5 | 毕托管 | 不锈钢 | 1 |
6 | 温度传感器 | 带显示仪 | 1 |
7 | 压差传感器 | 带显示仪 | 2 |
8 | 变频器 | 力控 | 1 |
9 | 漏电保护器 | DZ47sLE | 1 |
10 | 按钮开关 | 德力西 | 1 |
11 | 电控箱 | 集成于对象之上 | 1 |
12 | 可移动台架 | 不锈钢 | 1 |
