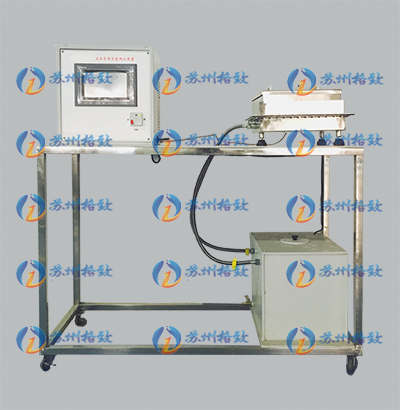

液体导热系数测试装置Ⅱ型
    发布时间: 2018-06-08 14:32


液体导热系数测试系统实验装置用稳态法测量液体的导热系数

型号: GZC004Ⅱ型

工程热力学教学实验设备名称:液体导热系数测试实验装置Ⅱ型

一、工作条件
常温、常压下运行,电源电压AC220V,薄膜加热片加热功率:403W

二、传热教学实验设备实验目的
1、用稳态法测量液体的导热系数;
2、了解实验装置的结构和原理,掌握液体导热系数的测试方法;
3、可测试200度以下的液体导热系数。

三、液体导热系数测试系统实验装置特点
不锈钢可移动实验台本体,外接AC220V电通过plc和调压器来给薄膜加热片供电,薄膜加热片电阻为120Ω,薄膜加热片加热功率为403W。所有用电均为220VAC。使用K型热电偶通过plc检测热面和冷面铜板中心的温度。测试液膜高度使用3mm有机玻璃垫片(用户可自行调节液膜的高度,液膜高度在2-5mm为宜),使用调平螺栓调节液面高度。使用电压、电流变送器连接plc检测加热电压和加热电流。使用潜水泵从水箱中抽水到不锈钢下自来水冷却器主体中给液膜冷却。本试验装置中,薄膜加热片的尺寸为270×270mm,试验装置上测量了整个薄膜加热片的电压,又测量了薄膜加热器中间150×150mm部分的电压,以及加热电流A,在计算液体导热系数时,可分别使用整个薄膜加热片的热流量来计算液体的导热系数,也可以使用中间150×150mm部分的热流量来计算液体导热系数。使用中间150×150mm部分的热流量,就可以排除因计算部分的薄膜加热片向四周传热而导致的误差,因为中间150×150mm部分与四周部分的加热片温度一样,就可以排除中间部分向四周传热而给计算带来的误差(使用热流量来计算导热系数时,尽可能使热量只向下部传递,薄膜加热片的上部使用了绝热保温材料)。同时,也可以将两个计算结果进行比较。

四、液体导热系数测试系统技术参数
1、多功能潜水泵:HJ-1100,电压220-240V/50HZ,额定功率20W,最大扬程(H-Max1.5m,最大流量900L/H,重量0.5Kg
2、电压变送器:工作电源:220V,输入方式:4-20mA模拟量,测量精度0.5%
3、电流变送器:工作电源:220V,输入方式:4-20mA模拟量,测量精度0.5%
4K型热电偶:温度测量范围:-30300℃,分辨率:0.1%,测温精度:±1℃,环境要求:温度-10-60℃,湿度:20%-85%;
5、断路器:1P+N;
6、固态调压器:德力西SSR-VR/10AAC-12:10A250VAC4-20mA
7PLC模块,7寸彩色触摸屏;
8、加热器:电阻丝包在云母片上,辅加热器270×270mm,主加热器150×150mm,中间间隙10mm,电阻120Ω,主,辅加热器串联;
9PVC材质水箱:450×300×300mm
10、不锈钢上加热壳体:加热器、保温棉,加热导线和不锈钢壳体。

五、液体导热系数测试系统实验装置规格与附件
1、主要配置:不锈钢上加热壳体、紫铜板为传热媒体、不锈钢下循环冷却水槽、PLC模块、固态调压器调节加热功率、彩色触摸屏、断路器,测试液膜高度3毫米有机玻璃垫片及调平螺拴,全密封不锈钢可移动实验台,薄膜加热片、多功能潜水泵、PVC材质水箱;
2、外形尺寸:1100×500×1100mm
