型号：GZC013-Ⅱ

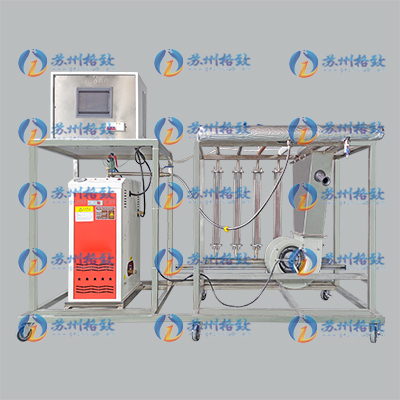

工程热力学与传热学实验装置：综合传热性能实验台 Ⅱ型
一、工作条件
常温、常压下运行，电源电压AC380V，功率：10KW。
二、实验目的
综合传热性能试验是将干饱和蒸汽通过一组实验铜管，管子在空气中散热而使蒸汽冷凝为水，由于管的外表状态及空气流动情况的不同，管子的冷凝水量亦不同，通过单位时间冷凝水量的多少，可以观察和分析影响传热的诸多因素，并且可以计算出每根管子的总传热系数K值，了解综合传热性能实验台的结构特点及对传热系数K的影响因素。
三、技术参数
1、实验管参数：表面状态不同紫铜管6根，长度600mm；d=25mm，壁厚2mm；
2、冷凝水蓄水器：带刻度石英玻璃（可计量），尺寸Φ40×420mm；
3、保护功能：压力保护，温度保护，漏电保护，短路保护，过载保护；
4、电加热蒸汽发生器：电源电压：380V；额定蒸发量：10.75kg/h；电加热功率：9KW；工作压力：0.1～0.5MPa；最高控制温度115℃；
5、强迫对流装置：低噪音离心风机。电源电压380V，功率370W，风量1380m³/h，可移动；
6、控制方式：PLC控制，触摸屏显示，同屏显示所有管路温度，具备历史数据记录、查询等功能；
7、调节阀门：304不锈钢球阀；
8、配套无限点热力学工程教学管理平台及3D仿真教学软件；
9、外形尺寸：1900×850×1400mm。
四、产品规格与配置
序号 | 名称 | 型号（材质） | 数量 |
1 | 实验台 | 可移动不锈钢带刹车万向轮 | 1 |
2 | 试验管 | 表面状态不同紫铜管 | 6 |
3 | 调节阀门组 | 不锈钢 | 1 |
4 | 蒸汽发生器 | 一体式电加热蒸汽发生器 | 1 |
5 | 压力表 | 指针式 | 1 |
6 | 冷凝水蓄水器 | 带刻度石英管 | 1 |
7 | 风机 | 离心风机 | 1 |
8 | 温度传感器 | K型热电偶 | 1 |
9 | 控制器 | PLC | 1 |
10 | 上位机 | 触摸屏 | 1 |
11 | 实验数据处理软件 | 西门子 | 1 |
12 | 热力学工程教学管理平台 | 格致科教 | 1 |
13 | 3D仿真教学软件 | 格致科教 | 1 |
