1、了解气体比热容测定装置的设备组成及各设备的作用，掌握比热容测定方法；
2、掌握本实验热工参数温度、压力、湿度、热量、流量的测量方法；
3、掌握由基本数据计算出比热值和求得比热公式的方法，并计算空气的定压比热容；
4、列表表示平均比热容与温度的关系，分析本实验产生误差的原因及减小误差的可能途径。
型号：GZC015-Ⅱ

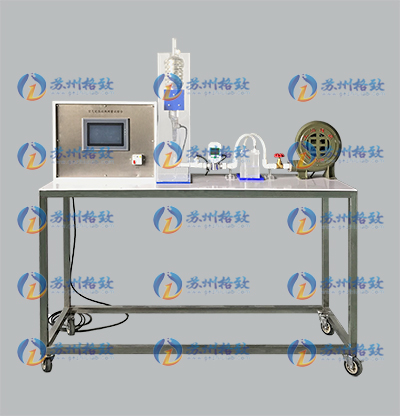

传热学与工程热力学实验装置系列：气体定压比热测定仪
一、工作条件
常温、常压下运行，电源电压AC220V，功率：300W。
二、实验目的
1、了解气体比热容测定装置的设备组成及各设备的作用，掌握比热容测定方法；
2、掌握本实验热工参数温度、压力、湿度、热量、流量的测量方法；
3、掌握由基本数据计算出比热值和求得比热公式的方法，并计算空气的定压比热容；
4、列表表示平均比热容与温度的关系，分析本实验产生误差的原因及减小误差的可能途径。
三、技术参数
1、加热单元：可控硅加热，加热功率：0～75W；加热电流：0～1A；
2、实验温度：0～150℃，气体加热最高温度：≦300℃；
3、流量计：超声波质量流量计0.06～0.6m3/h；气体压力：±100mmH2O；
4、实验风机：离心式交流鼓风机，电压220V，转速2800r/min，功率150W，负载电流0.7A，风量3.2m³/min，风压490Pa，绝缘等级 E级；
5、加湿器：有机玻璃材质，可自由加水，湿度范围70%～90%；
6、温湿度变送器：供电电压：DC24V，4～20mA模拟量输出；管道式温湿度传感器，湿度范围：0-100%，温度范围：-40～125℃；
7、温度传感器：不锈钢材质，K型热电偶，量程：0～400℃；
8、保护功能：温度保护，漏电保护，短路保护，过载保护；
9、控制方式：PLC控制，触摸屏显示，同屏显示所有管路温度，具备历史数据记录、查询等功能；
10、测量比热值：1006±10%；
11、配套无限点热力学工程教学管理平台及3D仿真教学软件；
12、外形尺寸：1400×500×1400mm。
四、产品规格与配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 实验台 | 不锈钢带刹车万向轮 | 1 |
2 | 漏电保护器 | 德力西 | 1 |
3 | 测定本体 | 真空杜瓦瓶 | 1 |
4 | 加热器 | 钨丝 | 1 |
5 | 均流网 | 不锈钢 | 1 |
6 | 调节阀 | 不锈钢闸阀 | 1 |
7 | 有机璃本体支架 | 格致科教 | 1 |
8 | 气体流量计 | 质量流量计 | 1 |
9 | 风机 | 离心风机 | 1 |
10 | 温湿度变送器 | 北京星仪 | 1 |
11 | 加湿器 | 格致科教 | 1 |
12 | 控制系统 | PLC | 1 |
13 | 触摸屏 | 显控 | 1 |
14 | 实验数据处理软件 | 西门子 | 1 |
15 | 热力学工程教学管理平台 | 格致科教 | 1 |
16 | 3D教学仿真软件 | 格致科教 | 1 |
17 | 功率表 | 人民电气 | 1 |
