型号：GZC015-Ⅲ

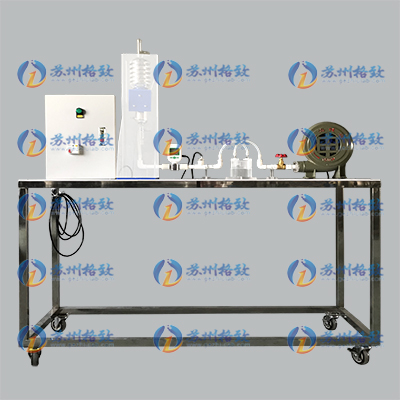

工程热力学教学实验设备：气体定压比热测定仪 Ⅲ型

一、工作条件

常温、常压下运行,电源电压AC220V，功率：300W。

二、实验目的

1、了解气体比热容测定装置的设备组成及各设备的作用，掌握比热容测定方法；

2、掌握本实验热工参数温度、压力、湿度、热量、流量的测量方法；

3、掌握由基本数据计算出比热值和求得比热公式的方法，并计算空气的比定压热容；

4、列表表示平均比热容与温度的关系，分析本实验产生误差的原因及减小误差的可能途径。

三、技术参数

1、加热功率：75W，数显温度表：测量范围-50℃～+150℃  气体加热最高温度：≦300℃；

2、电流：0～1A；温度：0～300℃；气体流量：0.06～0.6m3/h；气体压力：±100mmH2O；

3、离心式交流鼓风机：电压：220V 50Hz 转速2800r/min 功率150W 负载电流0.7A 风量3.2m3/min 风压490Pa 绝缘等级 E级；

4、温度传感器，单总线数字温度计，在-20~300℃温度范围内精确度为±1℃；

5、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

6、显示单元：知名人机交互系统，7寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态；

7、无限点3D仿真教学管理实验平台；

8、外形尺寸：1400×500×1400mm。
