型号：GZC018-Ⅱ

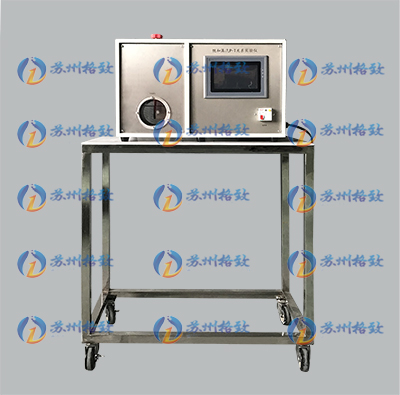

工程热力学与传热学实验装置：饱和蒸汽P-T关系实验仪 Ⅱ型
一、工作条件
常温、常压下运行，电源电压AC220V，功率600W。
二、实验目的
1、通过观察饱和蒸汽压力和温度变化的关系，加深对饱和状态的理解，从而建立液体温度达到对应于液面压力的饱和温度时，沸腾便会发生的基本概念；
2、通过对实验数据的整理，掌握饱和蒸汽 P-T关系图表的编制方法；
3、学会温度计、压力表、调压器和大气压力计等仪表的使用方法；
4、能观察到小容积和金属表面很光滑( 汽化核心很小）的饱和沸腾现象；
5、测试一系列对应于饱和水液面压力下的饱和蒸汽温度，绘制出关系曲线，可直观地观察到相应压力下及温度下的沸腾现象。
三、技术参数
1、加热管：220V，600W；
2、泄压阀：0-0.8MPa；
3、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管，2点模拟量输入/1点模拟量输出，2个PPI通讯口，1个RJ45以太网口，集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；
4、显示屏:知名人机交互系统，7寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态；
5、压力传感器：汽夜通用；量程0-1Mpa℃，304不锈钢材质； 0.5%FS精度，标准Modbus-RTU协议，4-20mA信号输出；
6、温度变送器：PT100热电阻，汽夜通用；量程0-300℃，304不锈钢材质； 0.5%FS精度， 4-20mA信号输出；
7、外形尺寸：800×450×1300mm；
8、设备配仿真教学管理平台。
四、产品规格与配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 蒸汽发生器 | 铜制 | 1 |
2 | 泄压阀 | 铜制 | 1 |
3 | 耐高压透明保护视窗 | 石英玻璃 | 1 |
4 | 压力传感器 | 应变式 | 1 |
5 | CPU | CPU224 | 1 |
6 | 数据采集模块 | EM231 | 1 |
7 | 数据釆集集控管理系统 | 西门子 | 1 |
8 | 显示屏 | 7寸或10寸 | 1 |
9 | 3D仿真教学管理实验平台 | 格致科教 | 1 |
