型号：GZC020-Ⅲ

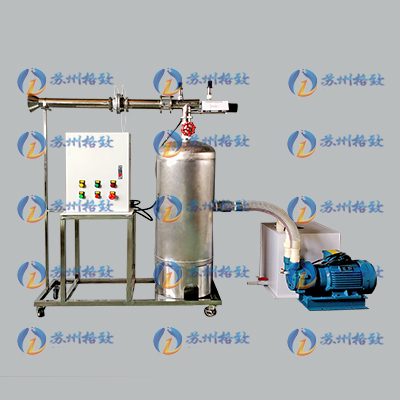

热工实验设备：数据采集型喷管实验台

一、工作条件

常温、常压下运行, 电源电压：380V，功率：4KW。

二、实验目的

1、用于《工程热力学》教学中“喷管临界状态”的观察实验；

2、演示喷管压力流量的变化规律，并可看到临界压力和最大流量的现象；

3、验证并进一步加深对喷管中气流基本规律的理解，建立临界压力、临界流速和最大流量等喷管临界参数的概念；

4、比较熟练地掌握用热工仪表测量压力（负压）、压差及流量的测量方法；

5、明确渐缩喷管出口处的压力不可能低于临界压力，流速不可能高于音速，流量不可能大于最大流量；

6、明确缩放喷管中的压力可以低于临界压力，流速可高于当地音速，而流量不可能大于最大流量；

7、对喷管中气流的实际复杂过程有所了解，能定性解释激波产生的原因。

三、技术参数

1、喷管有渐缩和渐扩两种形式，喷管直径4±0.2mm, 渐缩喷管；

2、304不锈钢稳压罐:Ф400，高度1000mm，容积90L；

3、位移传感器：精度：0.1%；

4、位移电机：直流步进电机；

5、孔板流量计：高精度：±0.075%，高稳定性：优于0.1%FS/年，高静压：40MPa；

6、漏电保护开关：德力西HDBE-32LE，30A；

7、水环真空泵：真空  3300pa、转速：2880转/分钟、抽气速度 30L/s、进气口径Φ50、排气口径Φ50、配用功率 3.85 kW；

8、负压传感器：-100-0Kpa，压力传感器0-100Kpa；

9、差压传感器：0-1000mmH2O；

10、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管，2点模拟量输入/1点模拟量输出，2个PPI通讯口，1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

11、配套3D 交互式仿真教学软件；

12、外形尺寸：1800×400×1500mm。
