型号：GZN014 Ⅱ

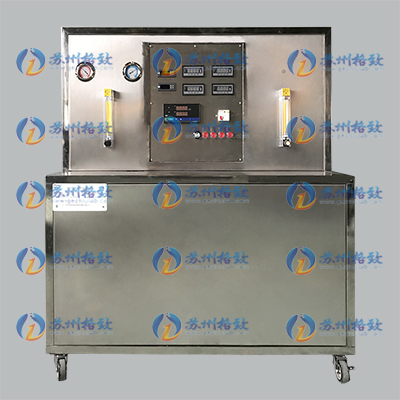

实验设备名称：制冷压缩机性能实验台 Ⅱ型

一、工作条件

常温、常压下运行，电源电压AC220V。

二、实验目的

1、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理；

2、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法；

3、利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量；

4、利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量；

5、主、辅测制冷量相对误差的计算与分析；

6、制冷机组能效比的计算与分析。

三、产品特点

1、实验台为立式,整体组装，带脚轮，易移动，带水箱，用户接上电源即可使用；

2、实验台采用一匹全封闭制冷压缩机，,工质为F22(充灌量为2Kg)，实验台主试验为蒸发器液体载冷剂循环，助试验为水冷冷凝器热平衡法，其制冷循环系统和水循环系统。实验台蒸发器和冷凝器均为水换热器；

3、彩色触摸式液晶屏同屏显示所有数据，,带有微机接口和数据无线传输装置。

四、技术参数

1、电压等级 AC220V；额定功率 3KW；制冷量 632Kcal/n；

2、循环水泵：流量18L/min，扬程15m；

3、转子流量计流量范围16～100L/h，精度2.5级；

4、全封闭制冷压缩机：工质R22，制冷量632Kcal/h；

5、功率表2只（精度0.5级）；

分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据

6、数显温度表1只（精度0.5级）

采用PT100铂电阻作传感器，测量范围-50～150℃。通过琴键进行切换，共测8组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度

7、真空压力表2只（精度2.5级）

量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力

8、流量计2只（精度0.5级）

采用玻璃转子流量计，量程为16～160ml/min，分别测量冷凝器和蒸发器冷却水流量控制仪表
高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源；

9、外形尺寸：1100×750×1250mm。

六、产品规格与配置

移动式实验台、制冷压缩机、冷凝器、节流阀、蒸发器、水泵、水箱、水流量计、XTM-J系列巡回检测仪、温度传感器、高低压控制器、电源开关、干燥过滤器、储液罐、电流表、电压表、压力表等组成。
