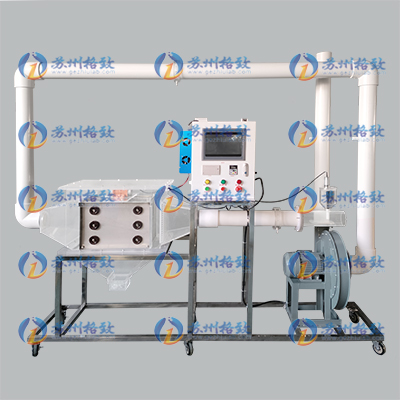

型号：GZDH001-II

一、设备的主要用途、功能及特点

1、观察电晕放电的外观形态，了解其内部构造与组成；

2、观察静电除尘的风压、风速、电压、电流、板间距等因素对除尘效率的影响；

3、测定静电除尘器的除尘效率。

二、技术参数及指标

1、高压静电电源：电压：0～30KV（带显示可调），电流0-20mA（带显示可调），

2、风量：0~700m3/h，风压：0-0.9Kpa，除尘效率≥95%；

3、动力风机：电压380V，频率50HZ，功率1.5KW，风量860-760m3/h，转速2900rpm，全压2554-2590Pa；

4、粉尘传感器：采用红外线测量，24供电，带4-20ma模拟量输出，量程0-2000PPM。

5、压差传感器：2台，24V供电，0-10KPa，带4-20ma模拟量输出，压降≥1KPa。

6、风速测量：304不锈钢材质，毕托管修正因数：0.950-0.998；

7、显示单元：人机交互系统，10.4寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态；

8、变频器：矢量化的正弦波PWM控制；内置PID闭环控制；

9、微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

10、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管, 2个通讯口,1个RJ45以太网口。；

11、模拟量采集模块：1块EM231，8路模拟量输入，电压电流信号可自由切换 。

12、称量模块：最大称量值300g，可读性0.01mg，采用数字称重传感器，由传感器直接处理数据而无需传输到主板，相比于传统单模块传感器，分辨率更高，可抗干扰，避免环境因素影响，获得稳定的称重结果。防夹自动风罩门，红外传感器操作。支持半开模式，防夹手设计，专为需要更长时间才能稳定气流的粉末样品量身定制，同时可在较小空间操作使用。

13、上位机监控软件：具备设备操作，实时数据监控，历史记录可查询、打印等功能。

14、配套电箱：标准基业箱，双面亚光密纹喷塑，具备漏电、过载、短路、防雷等保护；

15、配套数据处理软件，中英文双系统操作模式，包含项目栏、零件（整体）栏、流体区域栏、表面区域、体区域、数值区域、截面区域及参考点：

▲①、在软件中处理本套装置3D模型，建立分析模型，进行非结构化网格化处理；

▲②、能分析在不同工况下（工况条件可以依据需要设置）管路内物质的压力分布云图，速度分布云图；

▲③、能模拟物质在管路模型中的运行流动动态情况

▲④、能提供.L FILE文件格式的数据输出分析文件以及对应数据的输出图像

16、设备尺寸2200*500*1800mm。

三、技术文件资料

产品使用说明书1份。

四、安装、调试及所需材料、工具等

仪器出厂已经安装调试好，整机通电就可以使用。

五、工作条件

电源三相五线380V，功率1600W；环境温度：0℃～40℃。
