型号：GZD025-Ⅱ

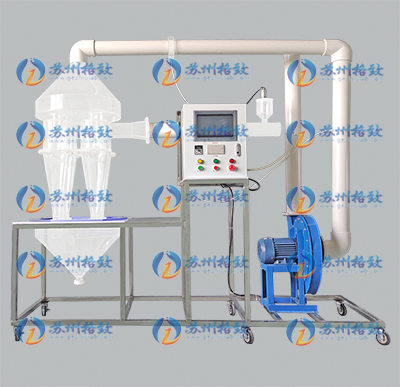

大气污染控制实验装置：数据采集多管旋风除尘器(4管)
一、工作条件
常温、常压下运行，电源电压：AC380V。
二、实验原理
本设备通过离心力，重力沉降实现除尘效果。
三、技术参数
1、环境温度：5℃～40℃；
2、风量：200~300m3/h；
3、风压：270~290mmH2O；
4、除尘效率：75%~85%；
5、压力降：<2000Pa；
6、粉尘传感器：可检测气体含尘浓度：<1000PPM,可检测粉尘粒径0-2.5µm；
7、显示单元：知名人机交互系统，10寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态；
8、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；
9、配套无限点环境工程教学管理平台及3D仿真教学软件；
10、装置外形尺寸：长*宽*高=2000mm*500mm*1800mm。
四、产品规格与配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 漏电保护器 | DZ47sLE | 1 |
2 | CPU | CPU224 | 1 |
3 | 模拟量采集模块 | EM231 | 1 |
4 | 触摸屏 | SK-10HE | 1 |
5 | 进口粉尘传感器 | SHARP | 2 |
6 | 温湿度传感器 | 北京星仪 | 1 |
7 | 差压传感器 | 艾力森0-3Kpa | 1 |
8 | 继电器 | 德力西 | 3 |
9 | 微型打印机 | 荣达 | 1 |
10 | 离心风机 | 志鸥 | 1 |
11 | 粉尘发生器 | 格致科教 | 1 |
12 | 风量调节阀 | 格致科教 | 1 |
13 | 4管旋风除尘器 | 有机玻璃 | 4 |
14 | 工控软件一套 | V4.0 STEP 7 MicroWIN SP9 | 1 |
15 | 上位机监控软件 | AKWorkshop | 1 |
16 | 接触器 | 德力西 | 1 |
17 | 指示灯 | 德力西 | 3 |
18 | 按钮 | 德力西 | 3 |
19 | 环境工程教学管理平台 | 格致科教 | 1 |
20 | 3D仿真教学软件 | 格致科教 | 1 |
