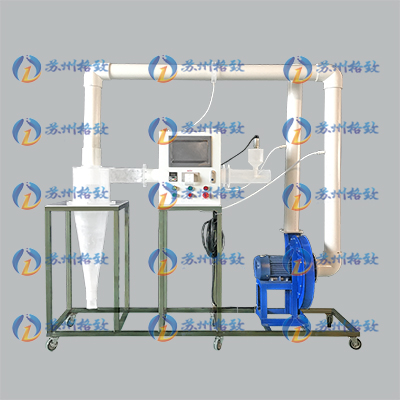

型号：GZDH002-II

一、设备的主要用途、功能及特点

1、掌握旋风除尘器的结构与除尘原理，全面了解影响旋风除尘器性能的主要因素；

2、掌握管道中气体流速和流量的测定方法；

3、掌握旋风除尘器压力损失和阻力系数的测定方法；

4、掌握旋风除尘器效率的测定方法。

二、技术参数及指标

1、风量：0~700m3/h，风压：0-0.9Kpa，除尘效率≥75%；

2、动力风机：电压380V，频率50HZ，功率1.5KW，风量860-760m3/h，转速2900rpm，全压2554-2590Pa；

3、粉尘传感器：采用红外线测量，24供电，带4-20ma模拟量输出，量程0-2000PPM。

4、压差传感器：2台，24V供电，0-10KPa，带4-20ma模拟量输出，压降≥1KPa。

5、风速测量：304不锈钢材质，毕托管修正因数：0.950-0.998；

6、显示单元：人机交互系统，尺寸10.4寸，4线高精度触摸屏，分辨率800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态，配套物联网功能，手机实时监控；

7、变频器：矢量化的正弦波PWM控制；内置PID闭环控制，配套模拟量输入、输出信号共4路；

8、微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

9、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管, 2个通讯口,1个RJ45以太网口，配套正版编程软件一套，可用于国产电脑操作系统。

10、模拟量采集模块：1块EM231，8路模拟量输入，电压电流信号可自由切换 。

11、称量模块：最大称量值300g，可读性0.01mg，采用数字称重传感器，由传感器直接处理数据而无需传输到主板，相比于传统单模块传感器，分辨率更高，可抗干扰，避免环境因素影响，获得稳定的称重结果。防夹自动风罩门，红外传感器操作。支持半开模式，防夹手设计，专为需要更长时间才能稳定气流的粉末样品量身定制，同时可在较小空间操作使用。

12、上位机监控软件：具备设备操作，实时数据监控，历史记录可查询、打印等功能。

13、配套电箱：标准基业箱，双面亚光密纹喷塑，具备漏电、过载、短路、防雷等保护；

14、产品需接入新型互联网标识解析体系，支持产品全生命周期信息溯源查询；查询内容中需展示产品名称、类别、编码、编号、日期、合格证号、执行标准等信息；通过扫码进行查询和产品售后技术支撑，以确保产品的质量并满足客户售后及时性要求

15、设备外形尺寸2200*500*1800mm；

15、设备配仿真教学管理平台

主要功能如下：

⑴、配套无限点环境工程3D教学仿真实验软件（26个常规实验且包括本次招标的）包括电脑版、网络版、VR版三个版本（每个版本单独安装包，背景包含该项目标号及客户名称，合同签订前提供源文件），通过仿真软件登录界面登录（输入机位号、学号、姓名即可登录），具体功能如下：

▲①操作演示：通过单击方式实现设备的自动操作过程，并伴有音频讲解，设备操作步骤详细说明浮窗，对于实验过程中的操作，附带操作警示，自动操作过程中，用户可对设备进行局部放大、缩小、全方位旋转，更为清晰的观察到实验现象、仪表数值变化以及设备的动态过程；提供该功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器。

演示视频现场演示
▲②操作练习（NPC帮助提示）：当鼠标悬停在该设备各部位上，会有各部位的悬浮提示文字，用户可根据操作演示进行操作练习,提前熟悉设备结构、工艺流程、操作步骤及注意事项，为实验做前期准备；提供该功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器。

演示视频现场演示
▲③操作考核：学生进入考试系统，完成指定操作，根据输出结果反馈报告，可根据用户的操作，实时显示实验数据，带有动画反馈，考试成绩、实验数据具备保存、打印功能；提供该功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器。

演示视频现场演示

▲④理论考核：内含试题库（老师提供），学员理论知识学习完毕后，可进行模拟考核，考核完毕后可进行考核结果查询，教师可通过登录教师站实时查询学员的考核成绩；提供该功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器。

演示视频现场演示

▲⑤可实现移动终端扫装置上和说明书上二维码（投标文件提供二维码），能够获取装置配套三维工艺微课堂教学视频。内容包括设备图片、装置功能、设备流程及实验操作步骤。学生可课前预习或者进入实验室后观看装置操作流程及注意事项；提供该功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器。

演示视频现场演示

▲⑥软件可搭载最新版的Vive Focus VR一体机(设备另配)进行软件操作，实现移动端VR虚拟现实体验，打破了时间、空间和资源上的限制，为课堂创造安全、方便、有趣的实验环境，在满足师生对实验中教与学需求的同时，也大大降低了学习成本。提供该功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器。

演示视频现场演示

★三、配（附）件的数量及技术要求

1、漏电保护器，1个

2、CPU，1个

3、模拟量采集模块，1个

4、触摸屏，1个

5、粉尘传感器，2个

6、温湿度传感器，1个

7、差压传感器，0-3Kpa，2个

8、继电器，3个

9、微型打印机，1个

10、离心风机，1个

11、粉尘发生器，1个

12、变频器，1个

13、旋风除尘器，有机玻璃材质，1个

14、工控软件一套，1个

15、上位机监控软件，1个

16、3D仿真软件，1个

17、接触器，1个

18、指示灯，3个

19、按钮，3个

四、技术文件资料

产品使用说明书1份。

五、安装、调试及所需材料、工具等

仪器出厂已经安装调试好，整机通电就可以使用。

六、工作条件

电源电压：三相五线AC380V，常温、常压下运行。
