型号:GZE011-Ⅱ

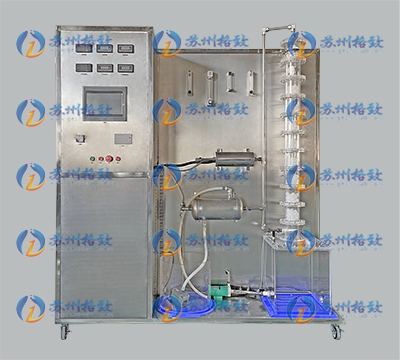

大气污染控制工程实验设备: 数据采集型烟气脱硫实验装置
一、工作条件
常温、常压下运行,电源电压:AC220V,实验前需先配置好一定浓度的吸收液。
二、实验目的
1、了解用板式塔吸收法净化废气中SO2的原理和效果;
2、改变空塔速度,观察吸收塔内气液接触状况和液泛现象;
3、掌握测定板式吸收塔的吸收效率及压降的方法;
4、测定化学吸收体系(碱液吸收SO2)的体积吸收系数。
三、技术参数
1、动力装置布置为负压式,压力损失:500Pa/m,填料:Φ25mm空心多面球;
2、填料塔:塔径:Φ100mm,塔高:800mm,板间距:400mm;
3、SO2进气浓度:0.1~0.5%,吸收效率>80%;
4、空塔气速:0.5~1.2m/s,进气流量2.5m3/h;
5、喷淋密度:6~8m3/(m2·h),雾沫夹带:小于7%;
6、显示单元:知名人机交互系统,10寸、4线高精度触摸屏,分辨率:800x480。基于Linux系统,系统稳定,高效,安全,可靠;支持多种通讯方式(232/422/485,以太网);支持 USB下载、以太网下载、U盘更新组态;
7、控制单元:24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块;
8、配套无限点环境工程教学管理平台及3D仿真教学软件;
9、装置尺寸:长×宽×高=1800×600×1900mm。
四、产品主要规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | SO2气体 | 8L配套减压阀 | 1 |
2 | SO2传感器 | 电化学 | 2 |
3 | 预热罐 | 不锈钢 | 1 |
4 | 冷却罐 | 不锈钢 | 1 |
5 | 吸收塔 | 不锈钢 | 1 |
6 | 喷淋系统 | 格致科教 | 1 |
7 | 气体流量计 | 振新流量计 | 3 |
8 | 水流量计 | 振新流量计 | 1 |
9 | 湿式气体流量计 | LML-2 | 1 |
10 | 温控表 | PID调节 | 2 |
11 | 电压表 | 0-250V | 2 |
12 | 电流表 | 0-10A | 2 |
13 | 触摸屏 | 显控 | 1 |
14 | 电控箱 | 含电气元器件,集成于设备上 | 1 |
15 | 实验台 | 不锈钢带刹车万向轮 | 1 |
16 | 环境工程教学管理平台 | 格致科教 | 1 |
17 | 3D仿真教学软件 | 格致科教 | 1 |
