型号：GZC005

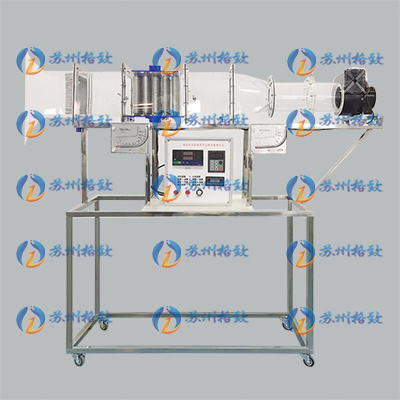

热工类教学实验设备：强迫对流管簇管外放热系数测定装置

一、工作条件

常温、常压下运行,工作电压：220V, 功率：600W。

二、实验目的

1、了解热工实验的基本方法和特点；

2、测定空气横向流过单管表面时的平均放热系数α，并掌握将实验数据整理成准则方程式；

3、巩固和运用传热学课堂讲授的基本概念和基本知识；

4、学习测量风速、温度、热量的基本技能；

5、培养学生独立进行科研试验的能力。

三、技术参数

1、翅片管20根：材质内衬不锈钢外铝制、尺寸外径φ34mm*212mm；

2、电位器：10k，单相交流调压模块：额定电流10A，数显功率；

3、数显温度表：测量范围-50℃～+150℃，8路巡检仪1只：供电电源220V、160*80横表、万能输入（含4-20mA）；

4、离心风机：电压220V、功率330W、频率50HZ、转速2800r/min、风量13m3/min、风压460Pa、绝缘B级；

5、变频调速，电压220V，功率400W，矢量化的正弦波PWM控制；内置PID闭环控制；

6、整流栅板：材质304不锈钢、壁厚1mm、200mm*200mm*50mm；

7、Dwyer、红油斜管微压计：-10~600pa，含红油1瓶，双色管1条；

8、翅片加热管20根：电压220V，功率：600W，材质内衬不锈钢外铝制、尺寸外径φ34mm*212mm；

9、《国标JJG518-98》标准型毕托管（带标定参数），304不锈钢材质，毕托管修正因数：0.950-0.998；

10、电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；数字电流表、数字电压表、变频器控制面板；德力西电器：带灯自锁按钮开关、漏电保护空气开关等组成；

11、外形尺寸：1800mm×450mm×1300mm；

12、设备具有流体力学仿真教学管理平台。
