自循环流动演示仪
    发布时间: 2020-03-06 12:00

1、了解微气泡示踪法流动可视化方法;

2、以自循环多流道组成试验区,以气泡为示踪介质,利用光折射技术,演示30余种流谱图案及相关原理。如:演示内流场的漩涡形成、边界层分离、介质传输、水塞等流道流谱;演示外流的尾迹形成、卡门涡街、传质传热等流场流谱;演示射流元件、附壁效应与射流控制原理等流型流谱。


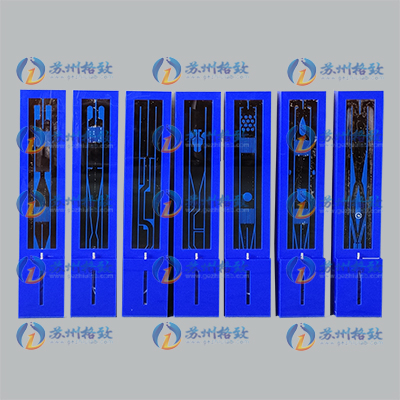

自循环流动演示仪


型号:GZF025


流体力学教学设备名称:自循环式流动演示仪

一、工作条件

常温、常压下运行,电源电压AC220V 100W。

二、主要功能

1、了解微气泡示踪法流动可视化方法;

2、以自循环多流道组成试验区,以气泡为示踪介质,利用光折射技术,演示30余种流谱图案及相关原理。如:演示内流场的漩涡形成、边界层分离、介质传输、水塞等流道流谱;演示外流的尾迹形成、卡门涡街、传质传热等流场流谱;演示射流元件、附壁效应与射流控制原理等流型流谱。

三、技术参数

1、装置可演示七组不同类型的边界:

① 圆柱绕流、直角弯道:显示流体在驻点处的停滞现象;边界层分离状况及卡门涡街。水流流过直角弯道时,转弯处流线越靠近弯道,内侧的流速越慢。

② 桥墩绕流、圆角弯道:显示水流在桥墩后流区的卡门涡街现象。水流通过圆角弯道的流线与直角弯道相比较顺畅。

③ 突扩突缩:先是在突缩时仅在拐角处出现漩涡,在突扩处出现强烈的旋涡区。

④ 渐扩渐缩:在渐缩管看到流线的逐渐收缩,在渐扩处看到因边界层分离而产生的明显旋涡现象。

⑤ 孔板:显示孔板前流线收缩,汇集在孔板的锅留孔口处,在拐角处有小旋涡,孔板后水流逐渐扩散,在主流区周围形成较大的旋涡回流区。

⑥ 机翼:显示水流在机翼前端驻点即尾端的汇流和两侧流线疏密分布状况。

⑦ 自由紊动射流:显示射流离开喷嘴后,不断卷吸周围的流体,形成旋涡,产生强烈紊动,使射流向外扩散。

2、演示装置尺寸: 长*宽*高=3020mX150X1300mm;

3、水泵: 标配 流量6500H/L扬程5M功率135W(单组);

4、设备配有3D交互式仿真处理实验软件、数据处理软件及教学管理平台。

四、产品规格与附件

序号

名称

材质/品牌

数量

单位

1

提升水泵

森森

7

2

演示箱

有机玻璃(挂壁式)

7

3

自循环水箱

有机玻璃

7

4

可控硅无级调速器

凯泽电器

7
