型号：GZW107

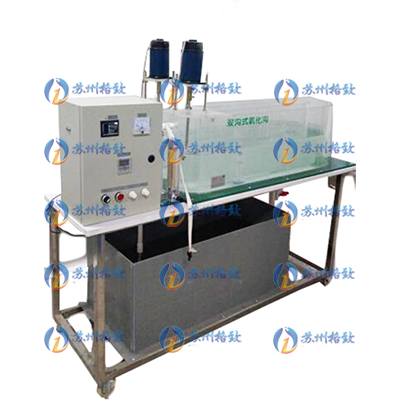

水处理实验装置名称：双沟式氧化沟（自动控制）

一、工作条件

1、工作环境：环境温度0℃～+40℃ 相对湿度＜85%（25℃）；

2、输入电压：单相交流220V±10% 50Hz；

3、装置容量：＜2kVA。

二、给排水处理设备实验目的

氧化沟是一种改良的活性污泥法，其曝气池呈封闭的沟渠型，污水和活性污泥混合液在其中循环流动，因此被称为氧化沟。本装置是氧化沟的教学实验设备。通过本实验希望达到以下目的：

1、掌握氧化沟的内部构造；

2、了解氧化沟的水力特性，水力流动情况及工艺特点。

三、实验原理

氧化沟的进水与活性污泥混合后沿箭头方向在沟内作不停的循环流动。氧化沟采用垂直安装的低速表面曝气机，每组沟渠安装一个，均安装在一端，因此形成了靠近曝气器下游的富氧区和曝气器上游以及外环的缺氧区。这不仅有利于生物凝聚，使活性污泥易于沉淀，而且创造了良好的生物脱氮环境。

四、技术参数

处理水量：2～6L/h；设备外形尺寸：1200mm×600mm×1200mm；电源 220V，功率300W。

五、产品规格与配置

配水箱1只、双沟式氧化沟池体1套、叶轮曝气设备2套、调速电机设备1套、水泵1台、液体流量计1只、竖流式沉淀池1个、可编程自动控制1套、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、可移动式不锈钢实验台架（配万向轮及禁锢角）等组成。
