型号:GZF015-Ⅱ

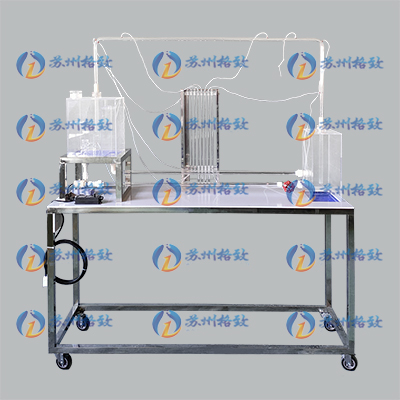

流体力学实验设备名称:自循环虹吸实验装置Ⅱ型
一、工作条件
常温、常压下运行,电源电压AC220V 功率500W。
二、实验目的
1、了解虹吸管工作原理;
2、了解弯管流量计工作原理;
3、虹吸管沿程压力变化;
4、虹吸阀工作原理。
虹吸管工作原理:高处的水经上拱(或下拱)管道自流引向低处,这种引水管道就称为虹吸管(或倒虹吸管)。虹吸管工作原理是总流伯努利方程所表示的能量转化原理。虹吸管的特征是水的位能、压能、动能三者之间的互相转换,在虹吸管流动过程中遵循能量的转换及其守恒定律。在虹吸管启动前必须把管内空气抽除,高位水箱水从虹吸管入口上升到顶部后经右侧管道流入低位水箱中,由于虹吸管右侧出口比左侧进口低,虹吸形成。
三、技术参数
1、美国进口传感器,差压传感器采集板与主控制器之间采用RS 485通讯模式、Modbus-RTU通讯协议,可有效滤除工模信号干扰保证数据传输的准确性;
2、具有较高的线性度(±1.0%VFSS),差压传感器与主控显示板,主芯片全部采用32位微控制器,每秒采样率:800 kSPS,可以快速采集差压传感器信号,并快速计算处理,保证了差压传感器精度。转换速率快,响应时间短(1ms);
3、美国原装进口0.5级精密传感器,多通道模拟量输入,实时数显1级精度管道式流量仪,教学专用实时数显压力信号流量仪,经重量法标定误差1%FS;
4、温度传感器(达拉斯半导体),单总线数字温度计,在-20~100℃温度范围内精确度为±1℃,在主控制器采集到的水温数据传输到系统软件或组态触摸屏;
5、可校准,有效消除器件的随机基准偏差以及零点漂移,保证不同采集数据的一致性;
6、提供通信状态显示,可实时监测采集系统的通信状况,保证数据稳定实时读取及故障排查;
7、外形尺寸:长*宽*高=1000×550×1800mm
四、 产品规格与配置
有机玻璃精制的虹吸管与自循环供水系统、模拟量输入(温度、流量、测压管总水头及零位的模拟量输入检测、雷诺数)、实时数显1级精度巡回电测实时数显、流量信号采集器、0.5级精密传感器、实时数显1级精度管道式流量仪、数字温度传感器(达拉斯半导体)测温范围-50℃—110℃、低噪环保型水泵,自吸抽气装置、供水箱、水泵、低位水槽、高位水槽、虹吸管、测压管、有滑尺可调式多管测压计、测量精度±0.01、触摸式彩色液晶屏、不锈钢可移动实验台;
