型号：GZC003

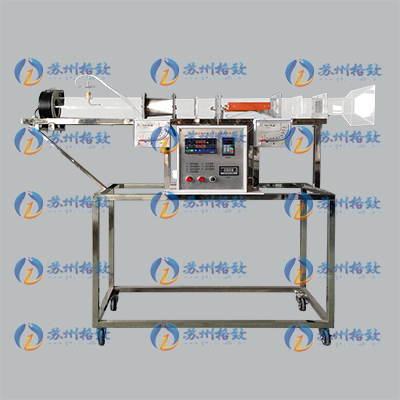

工程热力学教学实验设备：强迫对流空气横掠平板放热系数测试装置
一、工作条件
常温、常压下运行,电源电压220V，功率500W。
二、实验目的
1、测定空气横向流过平板壁面的平均温度，平板内电加热器的电流、电压，平板壁面周围空气温度 ；
2、测定空气横向流过平板强迫对流放热系数，根据对强迫对流放热的相似分析，将实验数据整理出准则方程式。
三、技术参数
1、紫铜平板试件规格：δ=1mm，长度300mm，宽度160 mm，表面黑度 ε=0.2，导热系数λ=15 (W/m℃)；
2、紫铜平板电加热器电源：AC220V，额定电流5A，电加热功率：≤500W；
3、数显电压表：AC220V，精度0.2级；
4、数显电流表：量程5A，精度0.2级；
5、电镀紫铜平板温度测试传感器：采用K型热电偶；温度测量：0～600℃，精度：±0.5℃；
6、空气差压传感器：量程1000Pa，精度0.25级；
7、低噪音风机：全压450～350Pa，风量1300～3300m3/h，转速1450r/min；
8、变频器调速，调节风机风量；
9、风流量由毕托管配差压传感器测量，温度由K型热电偶测量；
10、外型尺寸：1600×550×1500（mm）；
11、设备配有3D交互式仿真处理实验软件。
四、产品规格与配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 平板试件 | 紫铜 | 1 |
2 | 电加热器 | 直流 | 1 |
3 | 电压表 | 数显 | 1 |
4 | 电流表 | 数显 | 1 |
5 | 温度传感器 | PT100 | 1 |
6 | 空气差压传感器 | 飞思卡尔 | 1 |
7 | 风机 | 离心风机 | 1 |
8 | 实验台桌 | 格致科教 | 1 |
9 | 变频器 | 利控 | 1 |
10 | 组合式有机玻璃风洞 | 格致科教 | 1 |
11 | 有机玻璃实验管段 | 格致科教 | 1 |
12 | 加热模块 | 固态调压器 | 1 |
13 | 毕托管 | 不锈钢 | 1 |
14 | 巡检仪 | 8路万能 | 1 |
