型号：GZCP001

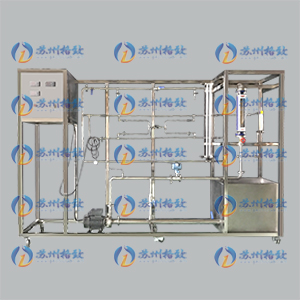

化工原理化工工艺教学设备：流体流动阻力测定实验装置（流体力学综合实验装置）
一、工作条件
水：连接自来水。电：电压AC380V，功率2kW，标准三线五相制。每个实验室需配置 1~2 个接地点（安全地及信号地）。
二、实验目的
1、熟悉组成管路的各种管件、阀门，了解温度、压力、等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
2、测定光滑圆直管和粗糙圆直管的摩擦系数λ与雷诺准数Re的关系，验证在一般湍流区内λ与Re的关系曲线。
3、测定湍流状态下流体流经阀门时的局部阻力系数，测定层流管的局部阻力系数。
4、熟悉压差传感器、变送器及其工作原理，实验数据的自动采集。
三、技术参数
1、光滑管：液体流量：100～1000L/h、压差范围：10～120KPa。
2、粗糙管：液体流量：100～1000L/h、压差范围：30～180KPa。
3、阀门局部阻力：液体流量：100～1000L/h、压差范围：10～200KPa。
四、产品特点
1、产品体积小、速度快、标准化，具有，功能更强，可靠性高。
2、拥有光滑管、粗糙管、局部阻力管等多个不同类型的管道，能进行多组实验，并对各组实验结果进行对比。
3、控制方式采用集中控制方式，一键操作，集中控制，集中显示，操作便捷；装置结构简单，方便教学，易于维护。
五、产品规格与配置
序号
| 名称
| 规格
| 数量
|
1
| 水箱
| 材质：304，800*500*500mm，带中间隔板
| 1
|
2
| 灌泵口
| 不锈钢，带止回阀
| 1
|
3
| 离心泵
| 卧式离心泵
| 1
|
4
| 压力传感器
| 4-20mA模拟量输出，精度±1%
| 2
|
5
| 涡轮流量计
| 量程0-15m³/h,4-20mA模拟量输出，精度±1%
| 1
|
6
| 流量调节阀
| 闸阀，手动
| 1
|
7
| 光滑直管
| 不锈钢直管
| 1
|
8
| 粗糙管
| 不锈钢直管
| 1
|
9
| 阀门局部阻力管
| 不锈钢直管，带闸阀
| 1
|
10
| 压差传感器
| 宇电
| 3
|
11
| 倒U型压差计
| 有机玻璃
| 1
|
12
| 触摸屏
| 数显彩色显示屏，10.1寸
| 1
|
13
| 管路
| 含管道、管件、阀门等
| 1
|
14
| 控制箱
| 含电器元件、电路、开关等
| 1
|
15
| 实验台架
| 不锈钢，可移动式设计，带脚轮
| 1
|
