型号：GZF008-II

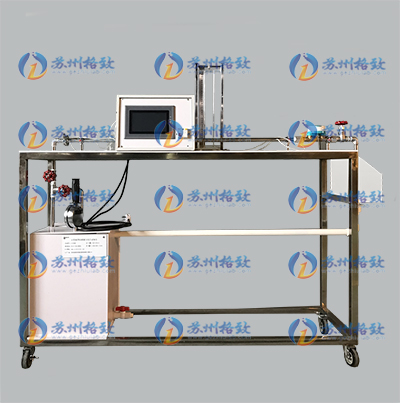

流体力学实验教学设备：数据采集型沿程阻力综合试验仪

一、工作条件

常温、常压下运行，电源电压AC220V，功率600W。

二、实验目的

1、加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lghf～-lgv曲线；

2、掌握管道沿程阻力系数的量测技术和应用压差计的方法；

3、将测得的Re-λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力；

4、定量测量实验——可对层流和湍流2个区域 的沿程水头损失因数测量与分析；

5、定性分析实验——设计测定实验管段平均当量粗糙度D的实验；

6、测定等断面直管道中不同雷诺数时的沿程阻力系数，并熟悉流体在管中流动时的能量损失。

三、技术参数

1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；

2、温度变送器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质； 0.5%FS精度，标准Modbus-RTU协议,4-20mA信号输出；数码管显示；

3、压差变送器：工作温度0-60℃，具有较高的线性度（±2.5%VFSS），供电电源DC5V，输出DC1-5V主芯片全部采用32位微控制器，每秒采样率：800 kSPS，可以快速采集差压传感器信号，并快速计算处理，保证了差压传感器精度。转换速率快，响应时间短（1ms）；

4、显示单元：知名人机交互系统，7寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态；

5、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管，2点模拟量输入/1点模拟量输出，2个PPI通讯口,1个RJ45以太网口，集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

6、沿程阻力管：φ14有机玻璃管 总长1200mm；

7、沿程阻力系数：0.01-0.05；

8、提升泵：智能无刷直流潜水泵不锈钢材质，供电DC24V；

9、实验水箱：有机玻璃精制而成，并带有稳压溢流口；

10、蓄水箱：PVC板制做而成，容积为：60L；

11、测压管：φ8×600mm透明有机玻璃管；

12、设备配有3D交互式仿真处理实验软件、数据处理软件及教学管理平台，

13、外形尺寸：1560×450×1500mm。
