型号：GZE020-Ⅱ

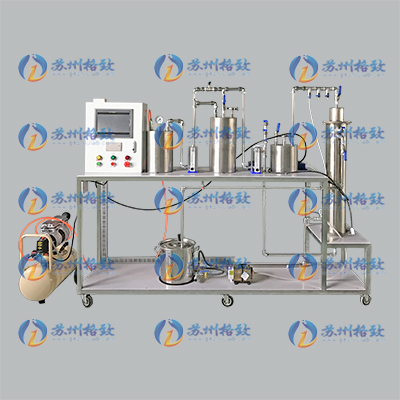

大气污染控制工程实验装置：数据采集型活性炭变温吸附装置

一、工作条件

常温常压下运行，电源电压：AC 220V。

二、实验目的

1、绘制活性炭吸附性能与温度的关系曲线；

2、讨论温度对活性炭吸附性能的影响并得出最佳温度、压向。

三、产品特点

变温吸附是气体吸附工艺中一种典型有效的处理系统，其特点是通过两组以上的吸附单元并联，通过阀门切换和床层的温度变化实现固定床吸附过程的连续操作。系统运行时，首先气体进入一台吸附单元进行吸附，另一台待机备用。当一台吸附单元吸附饱和后，通过阀门切换，退出气体流动管路、同时使待机备用单元接入气体管道，完成污染气体的吸附。吸附饱和后的单元通过热气体解吸，脱附下来的浓集气体通过冷凝回收部分污染物。解吸完成后的单元冷却后进入待机状态，准备进入下一个吸附循环。

变温吸附是目前得到较多工业应用的工艺，其实现了固定床系统的连续运行，同时使吸附剂得到重复的利用，并在一定的条件下回收有价值的资源。

四、技术参数

1、吸附效率90%；

2、处理气量：2～4m3/h；

3、不锈钢吸附器外径：Φ100mm高1600mm；

4、吸附温度为0-70度、再生加热器功率：2kw；

5、设备外形尺寸：2200×500×1600 mm。

五、产品规格与配置

微电脑乙醇气体进、出浓度检测1套、在线风压检测1套、在线温度湿度检测1套、PLC控制、触摸屏1套、数据处理分析系统1套；计算机通讯接口1套、打印机1套、不锈钢吸附塔1套、水浴锅 1套、缓冲筒1套、加热器1套、气体流量计2套、漩涡式喷气风机2台、温度控制系统1套、冷却器1套、降温系统1套、阻火缓冲箱 1套、温度控制传感器 6套、人工采样口6套、控制器6只、带乙醇气体与钢瓶1套（8升）、减压器1只、电控箱1只、漏电保护开关、按钮开关、不锈钢连接管路和球阀1批、带移动轮子不锈钢支架。
