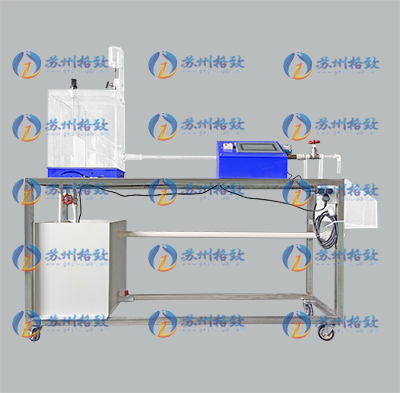

自循环雷诺实验仪III型
    发布时间: 2021-08-31 15:27

数据采集型雷诺实验装置

型号:GZF002III


流体力学实验设备名称:自循环雷诺实验仪 雷诺实验装置

一、工作条件

常温、常压下运行,电源电压AC220V  50Hz  功率:60W。

二、实验目的

1、定量测量实验——测定上临界与下临界雷诺数,结果符合:Re下临=2000—2300;

2、定性分析实验——观察层流与湍流(紊流)两种流态;

3、设计性实验——结合量纲分析法进行实验研究,用管道实验测定明渠下临界广义雷诺数。

三、技术参数

1、工作环境:常温、常压,相对湿度:≤90%RH;

2、检测标准:GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008;

3、蓄水箱:白色10mm厚PVC板,尺寸:400×390×450mm,容积约为70L;

4、恒压水箱:透明有机玻璃精制,尺寸:350×180×450mm,容积约为30L,配有溢流板,稳压孔板,有稳压溢流口,流量可调,三道稳水装置;

5、雷诺实验等径管道:规格φ20×3mm,有机玻璃管,总长1200mm;

6、示踪剂盒:70*90mm圆柱形,带上盖,有机玻璃;

7、回水箱:160×250×160mm,可配合秒表、量筒测量流量;

8、304不锈钢有色水管路,304不锈钢微调阀,特种色水药剂(能延时消色、环保、可自循环)循环水管路PVC管;

9、指示液:延时消色,环保;

10、提升泵:低噪音防腐,220~240V/50HZ,80W,最高扬程:3.8m,输出流量:5000L/h,输送流体最高温度为35℃。

11、温度变送器:PT100热电阻,汽夜通用;量程0-100℃,304不锈钢材质; 0.5%FS精度,标准Modbus-RTU协议,4-20mA信号输出;数码管显示;

12、白色PVC台面、不锈钢框架实验台(30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚)。

13、数显流量计:执行标准 GB/T778-2007《封闭满管道中水流量的测量 ,饮用冷水水表和热水水表 》、JJG162-2009《冷水水表》;可同时显示瞬时流量及累计流量。量程:2.5m³/h可测最小流速0.003m/s;

14、显示单元:品牌电脑;

15、控制单元:24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块;

16、装置外形参考尺寸:长*宽*高=1560×450×1500mm;

17、设备配有3D交互式仿真处理实验软件、数据处理软件及教学管理平台。

四、产品规格与配置

序号

名称

品牌/材质

数量

单位

1

CPU

CPU224

1

2

模拟量采集模块

EM231

1

3

触摸屏

SK-070FE

1

4

温度变送器

数显

1

5

整流稳压水箱

有机玻璃

1

6

雷诺管

有机玻璃

1

7

颜料盒

有机玻璃

1

8

示踪剂管路

不锈钢

1

9

示踪剂

苏州格致

3

10

回水箱

有机玻璃

1

11

循环水箱

PVC

1

12

防腐潜水泵

森森

1

13

连接管路

PVC

1

14

工控软件一套

V4.0 STEP 7 MicroWIN SP9

1

15

上位机监控软件

AKWorkshop

1

16

3D仿真软件

格致科教

1

17

流量计

超声波

1
