型号：GZF005-III

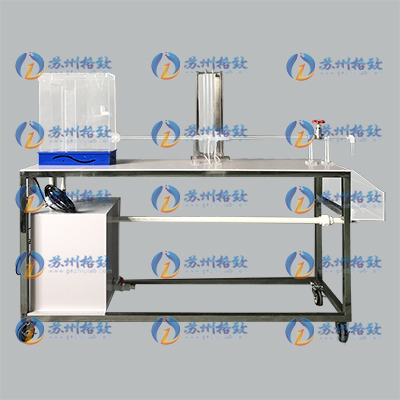

流体力学实验设备：自循环文丘里实验仪 III型

一、工作条件

常温、常压下运行,电源电压AC220V、功率：100W。

二、实验目的

1、定量测量实验——文丘里流量计的校定及流量系数的测量；

2、定性分析实验——文丘里流量计结构与布置，掌握管道流量测试方法；

3、设计性实验——通过实验与量纲分析，了解应用量纲分析与实验结合研究水力学问题的途径，掌握文丘里流量计的水力学特性。

三、技术参数

1、检测标准：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；

2、恒压水箱：实验水箱是由有机玻璃精制而成，并带有稳压溢流口；

3、实验管：文丘里管为φ14，总长1000mm，有机玻璃制作；

4、PVC蓄水箱，容积为：50L,恒压水箱容积：25L；

5、水泵：超静音水陆两用泵，最高扬程：5.5m，最大流量：6800L/h，功率200W；

6、压差变送器：工作温度0-60℃，具有较高的线性度（±2.5%VFSS），供电电源DC5V，输出DC1-5V主芯片全部采用32位微控制器，每秒采样率：800 kSPS，可以快速采集差压传感器信号，并快速计算处理，保证了差压传感器精度。转换速率快，响应时间短（1ms）；

7、流量计：执行标准 GB/T778-2007《封闭满管道中水流量的测量 ，饮用冷水水表和热水水表 》、JJG162-2009《冷水水表》；可同时显示瞬时流量及累计流量。量程：2.5m³/h可测最小流速0.003m/s，标准Modbus-RTU协议；

8、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

9、外形尺寸：1560×450×1500mm；

10、设备配有3D交互式仿真处理实验软件。

四、产品规格与配置
