多功能流体力学综合实验台III型
    发布时间: 2021-09-06 16:29

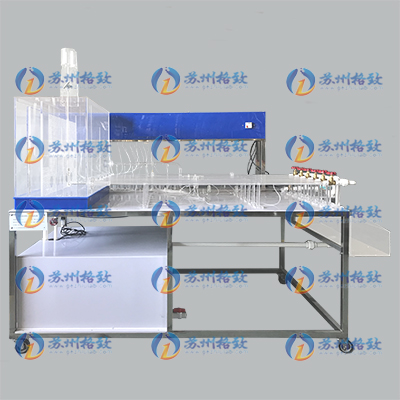

多功能流体力学综合实验台III型


型号:GZF011-III


流体力学教学实验设备:多功能流体力学综合实验台

一、工作条件

常温、常压下运行,电源电压AC220V  0.5KW

二、实验目的

(1)沿程阻力系数测定实验;

(2)局部阻力系数测定实验;

(3)雷诺实验;

(4)伯努利方程实验;

(5)文丘里流量计测流量实验;

(6)孔板测速实验;

(7)皮托管测速实验。

三、技术参数

1、检测标准:GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008;

2、雷诺管:长1200mm、内径φ15mm,有机玻璃;

2、柏努利管:总长1200mm、内径φ15mm和φ25mm,有机玻璃管制作,按两点法求出各有变化点的动静压头;

3、沿程阻力管:长1200mm、内径φ15mm,有机玻璃/不锈钢制作,两测压点间的距离:800mm;

4、局部阻力管:长1200mm、内径φ14-28-14mm,有机玻璃制作,多点测压;

5、流量计校核管:长1200mm,有机玻璃制作,上装孔板流量计、文丘里流量计、皮托管流量计和闸阀,可用来测定流体流经不锈钢闸阀的前后压差,以及对孔板/文丘里等流量计进行校核;

6、水泵:超静音水陆两用泵,最高扬程:5.5m,最大流量:6800L/h,功率200W;

7、蓄水箱:容积约60L,防腐蚀PVC材料焊制而成;

8、不锈钢304可移动式实验台;其他:管路、阀门及电路控制系统;整体框架:304不锈钢材质;

9、实验水箱:透明有机玻璃制作,外壁带有计量刻度,容积30L;

10、流量计:执行标准 GB/T778-2007《封闭满管道中水流量的测量 ,饮用冷水水表和热水水表 》、JJG162-2009《冷水水表》;可同时显示瞬时流量及累计流量。量程:2.5m³/h可测最小流速0.003m/s,标准Modbus-RTU协议;

11、显示单元:知名品牌电脑,上位机软件操作,系统稳定,高效,安全,可靠;支持多种通讯方式(232/422/485,以太网);支持 USB下载、以太网下载、U盘更新组态,具备实时数据显示、历史数据查询、保存、打印等功能;

12、控制单元:24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块;

13、温度变送器:PT100热电阻,汽夜通用;量程0-100℃,304不锈钢材质; 0.5%FS精度,标准Modbus-RTU协议,4-20mA信号输出;数码管显示;

14、压差变送器:工作温度0-60℃,具有较高的线性度(±2.5%VFSS),供电电源DC5V,输出DC1-5V主芯片全部采用32位微控制器,每秒采样率:800 kSPS,可以快速采集差压传感器信号,并快速计算处理,保证了差压传感器精度。转换速率快,响应时间短(1ms);

15、设备配有3D交互式仿真处理实验软件、数据处理软件及教学管理平台;

16、外形尺寸:1950×1150×1600mm。

四、产品规格与配置

序号

名称

材质/品牌

数量

1

整流稳压水箱

有机玻璃

1

2

雷诺测试管

有机玻璃

1

3

伯努利方程测试管

有机玻璃

1

4

沿程阻力系数测试管

有机玻璃

1

5

局部阻力系数测试管

有机玻璃

1

6

孔板流量计测定管

有机玻璃

1

7

文丘里流量计测定管

有机玻璃

1

8

毕托管测定管

有机玻璃

1

9

测压管

有机玻璃

1

10

颜料盒

有机玻璃

1

11

回水箱

有机玻璃

1

12

示踪剂管路

不锈钢

1

13

示踪剂

苏州格致

3

14

循环水箱

PVC

1

15

防腐潜水泵

森森

1

16

压差传感器

飞思卡尔

1

17

CPU

CPU224

1

18

模拟量采集模块

EM231

1

19

电脑(选配)

知名品牌

1

20

数字式温度传感器

-20~100℃

1

21

工控软件一套

V4.0 STEP 7 MicroWIN SP9

1

22

上位机监控软件

组态王

1

23

连接管路

PVC

1

24

流体力学仿真教学平台

格致科教

1

25

流量计

超声波

1
