型号:GZC026Ⅱ型

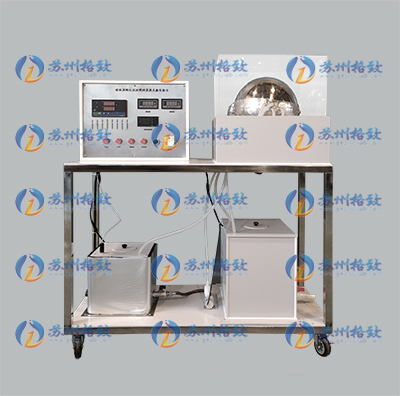

工程热力学与传热学实验装置:颗粒状材料的导热系数测定实验台
一、工作条件
常温、常压下运行,电源电压AC220V,功率:500W。
二、实验目的
1、学习用球体法测颗粒状材料的导热系数λ,并确定颗粒状材料的导热系数和温度之间的近似关系λ=λ0(1+bt)。
2、利用牛顿冷却公式计算球体外表面和空气之间的对流换热系数h。
三、技术参数
1、 热源球体直径:60mm±0.05mm,加热功率≦100W;
2、 内球体内直径150mm;内球体外直径200mm;外恒温球体内直径250mm;外恒温球体外直径300mm;
3、 温控系统:PID控制,高精度PT100传感器,精度±0.1℃,FS±1%。
4、测量材料:颗粒状固体材料,实验温度0-80℃;
5、 显示屏: 知名人机交互系统,7寸、4线高精度触摸屏,分辨率:800x480。基于Linux系统,系统稳定,高效,安全,可靠;支持多种通讯方式(232/422/485,以太网);支持 USB下载、以太网下载、U盘更新组态进口数字型温度传感器;
6、 控制单元:PLC控制,24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块;
7、 外形尺寸:1200×550×1450m;
8、 配套3D仿真教学管理实验平台。
四、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 可移动式不锈钢实验台 | 格致科教 | 1 |
2 | 漏电保护器 | 德力西 | 1 |
3 | 黄铜球型加热器 | 铜制 | 1 |
4 | 温度传感器 | PT100 | 5 |
5 | 水泵 | 热水型 | 1 |
6 | 不锈钢双层双水冷恒温球 | 304不锈钢 | 2 |
7 | 低压大功率直流电源 | 开关电源 | 1 |
8 | 水箱 | PVC | 1 |
9 | 功率变送器 | 0-5A | 1 |
10 | 调压模块 | 可控硅型 | 1 |
11 | 彩色触摸式液晶显示器 | 7寸 | 1 |
12 | PLC控制器 | CPU224 | 1 |
13 | 数据采集采用模拟量输入/输出模块 | EM231 | 1 |
14 | 实验数据处理软件 | 西门子 | 1 |
