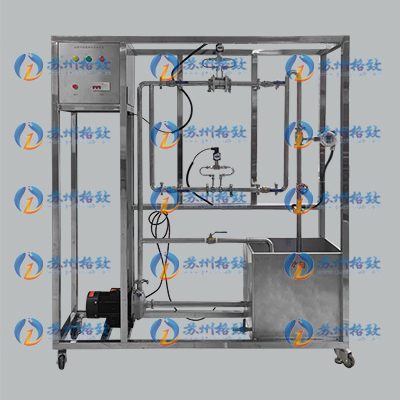

型号:GZCP003 II
一、工作条件
常温、常压下运行,电源电压AC380V,1.5KW。每个实验室需配置1~2个接地点(安全地及信号地);
实验物料:清洁自来水;
外配设备:数字秒表。
二、实验目的
1、学会孔板流量计、文丘里流量计的结构和工作原理,测定孔流系数与雷诺数的特性曲线。
2、学会用体积法校核流量计的方法,并掌握使用标准流量计校核的方法。
3、熟悉差压、流量和温度等的化工仪表检测显示方法。
三、设计参数
1、环境温度:5~40℃。
2、孔板流量计流量: 0.2~3m3/h,孔板孔径:Φ20mm;
3、文丘里流量计流量:0.2~3m3/h,文丘里喉径:Φ14mm;
4、设备外形尺寸:1700mm×400mm×1800mm,不锈钢材质框架喷塑控制箱。
四、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 水箱 | 不锈钢,带排空阀 | 1 |
2 | 离心泵 | 卧式离心泵 | 1 |
3 | 涡轮流量计 | 沧州贝特 | 1 |
4 | 孔板流量计 | 不锈钢 | 1 |
5 | 文丘里流量计 | 不锈钢 | 1 |
6 | 压差传感器 | 北京星仪 | 2 |
7 | 温度计 | 双金属温度计 | 1 |
8 | 计量水箱 | 有机玻璃 | 1 |
9 | 压差传感器 | 北京星仪 | 1 |
10 | 流量调节阀 | 不锈钢,手动闸阀 | 2 |
11 | 管路切换阀 | 不锈钢,手动闸阀 | 4 |
12 | 触摸屏 | SK-10HE | 1 |
13 | CPU | CPU224 | 1 |
14 | 模拟量采集模块 | EM231 | 1 |
15 | 工控软件 | V4.0 STEP 7 MicroWIN SP9 | 1 |
16 | 上位机监控软件 | AKWorkshop | 1 |
17 | 漏电保护器 | DZ47sLE | 1 |
18 | 连接管路 | 不锈钢 | 1 |
19 | 电控箱 | 含电器元件、电路等 | 1 |
20 | 实验台架 | 不锈钢,带脚轮 | 1 |
