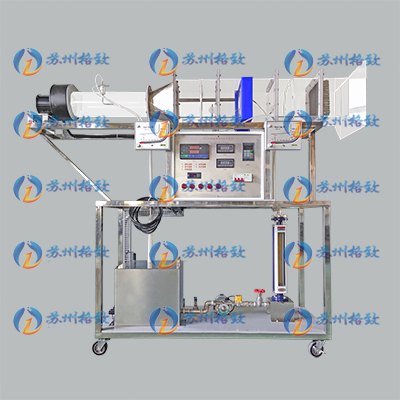

型号:GZC009
一、工作环境
常温、常压下运行,工作电压:220V,功率:5kW。
二、实验目的
1、了解实验台的构造,掌握翅片管式换热器的结构与工作原理;
2、熟悉本实验中各参数的测试方法,并准确测量;
3、了解换热器强化传热的基本原理,掌握换热器的传热计算方法;
4、掌握在不同工况下,换热器换热量φ与传热系数K的关系。
三、技术参数
1、组合式有机玻璃材质风洞:透明有机玻璃材质,包括:不锈钢进口集流器段,整流段,直管整流段,静压测量段,实验段,变径段和测速段;
2、换热器:翅片管;
3、毕托管:《国标JJG518-98》标准型毕托管(带标定参数),304不锈钢材质,毕托管修正因数:0.950-0.998;配红油微压计,单位Pa;
3、阻力测压环红油微压计,单位Pa;
4、离心风机,工作电压220VAC,工作频率50HZ,输入功率330W,转速2800r/min,绝缘等级B级;
5、变频器:0.75KW,220VAC。SOURCE:1φ,220VAC,50/60 HZ,通过变频器控制风机,适时对风机进行转速调节(精度:0.01HZ);
6、K型热电偶、热电偶保护套;
7、安全压力1米水封管,金属软管与蒸汽发生器相连(缠保温棉);
8、温控仪、数显电流电压表等;
9、巡检仪1台;
10、配套电箱:标准基业箱,双面亚光密纹喷塑,具备漏电、过载、短路、防雷等保护;漏电保护器是德力西品牌;
11、不锈钢框架实验台(38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚);
12、设备设有统一接地端子,保证可靠接地;
13、外形尺寸:1600×500×1500mm。
四、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 循环水泵 | 新西山 | 1 |
2 | 转子流量计 | 振兴 | 1 |
3 | 表冷器 | 翅片 | 1 |
4 | 风洞 | 有机玻璃 | 1 |
5 | 移动式不锈钢实验台 | 格致科教 | 1 |
6 | 毕托管 | 不锈钢 | 1 |
7 | 温度巡检仪 | 昌晖 | 1 |
8 | 风机 | 220V | 1 |
9 | 红油微压计 | TEA700 | 1 |
10 | 水箱 | 不锈钢 | 1 |
