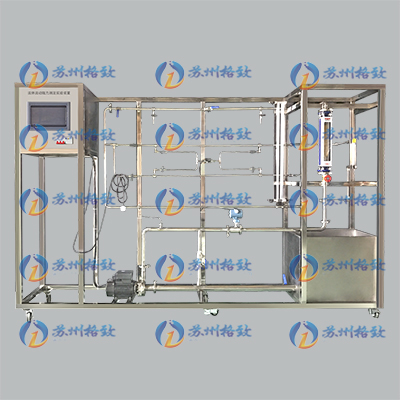

型号：GZCP001-II
一、工作条件
水：连接自来水。电：电压AC380V，功率2kW，标准三线五相制。每个实验室需配置 1～2 个接地点（安全地及信号地）。
二、实验目的
1、熟悉组成管路的各种管件、阀门，了解温度、压力、等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法；
2、测定光滑圆直管和粗糙圆直管的摩擦系数λ与雷诺准数Re的关系，验证在一般湍流区内λ与Re的关系曲线；
3、测定湍流状态下流体流经阀门时的局部阻力系数，测定层流管的局部阻力系数；
4、熟悉压差传感器、变送器及其工作原理，实验数据的自动采集。
三、技术参数
1、光滑管：液体流量：100～1000L/h、压差范围：≤120KPa；
2、粗糙管：液体流量：100～1000L/h、压差范围：≤120KPa；
3、阀门局部阻力：液体流量：100～1000L/h、压差范围：≤200KPa；
4、装置外形尺寸：2700×550×1800mm。
四、产品规格与配置
序号 | 名称 | 规格 | 数量 |
1 | 水箱 | 材质：304，600*470*500mm，带中间隔板 | 1 |
2 | 离心泵 | 卧式离心泵 | 1 |
3 | 涡轮流量计 | 0-15m³/h，精度±1%，沧州贝特 | 1 |
4 | 流量调节阀 | 闸阀，手动 | 1 |
5 | 转子流量计 | 振兴 | 1 |
6 | 光滑直管 | 不锈钢直管 | 1 |
7 | 粗糙管 | 不锈钢直管 | 1 |
8 | 阀门局部阻力管 | 不锈钢直管，带闸阀 | 1 |
9 | 压差传感器 | 北京星仪 | 3 |
10 | CPU | CPU224 | 1 |
11 | 模拟量采集模块 | EM231 | 1 |
12 | 触摸屏 | SK-10HE | 1 |
13 | 工控软件 | V4.0 STEP 7 MicroWIN SP9 | 1 |
14 | 上位机监控软件 | AKWorkshop | 1 |
15 | 漏电保护器 | DZ47sLE | 1 |
16 | 管路 | 含管道、管件、阀门等 | 1 |
17 | 电控箱 | 集成于对象之上 | 1 |
18 | 实验台架 | 不锈钢，带脚轮 | 1 |
