型号: GZC020

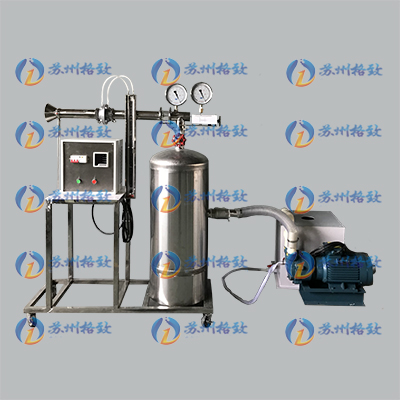

传热学实验教学设备:喷管特性实验台
一、工作条件
常温、常压下运行, 电源电压:380V,功率:4KW。
二、实验目的
1、验证和加深理解喷管中气体流动的基本规律的理解,建立临界压力、临界流速和最大流量等喷管临界参数的概念;
2、测量气流在喷管中各截面的流速、流量、压力变化规律并掌握相关测试方法;
3、测量并绘制喷管内的压力分布曲线及流量曲线,做出定性解释。
三、技术参数
1、实验试件:渐缩喷管和缩放喷管,喷管直径4±0.2mm;
2、流量计:标准孔板流量计,精度:±0.075%,高稳定性:优于0.1%FS/年,高静压:40MPa,连续工作5年不需调校;
3、真空压力表:精度0.5级,(2只,测量范围:-0.1~0MPa);
4、电源保护:漏电保护,过载保护,短路保护;
5、正反转电机:60KTYZ,转速10r/min,14W,
6、稳压罐:304不锈钢材质。尺寸:Ф400*1000mm,容积90L;
7、U型差压计:±5000mm;
8、动力单元:水环真空泵,承限压力 3300pa、转速:2880转/分钟、抽气速度 30L/s、功率 3.85 kW;
9、设备配有3D交互式仿真处理实验软件;
10、设备尺寸:长*宽*高=1800×500×1500mm。
四、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 实验台 | 不锈钢材质,带刹车万向轮 | 1 |
2 | 漏电保护器 | 德力西 | 1 |
3 | 真空泵 | 水环式 | 1 |
4 | 真空压力表 | 指针式 | 2 |
5 | 孔板流量计 | 不锈钢 | 1 |
6 | 压差计 | U压差计 | 1 |
7 | 试件 | 有机玻璃 | 1 |
8 | 调压阀 | 不锈钢闸阀 | 2 |
9 | 稳压罐 | 不锈钢 | 1 |
10 | 仿真教学管理平台 | 无限点 | 1 |
