换热器综合实验台Ⅱ型
    发布时间: 2018-06-13 10:51


了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别


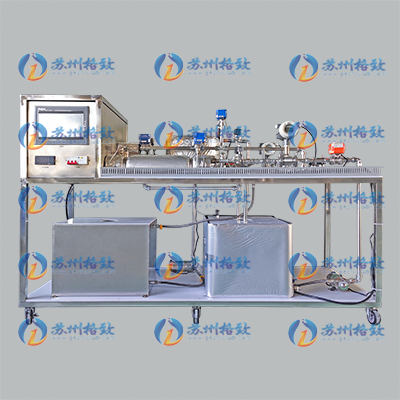

换热器综合实验台Ⅱ型

型号:GZC011 Ⅱ型


工程热力学教学实验设备:数据采集换热器综合实验台

一、工作条件

常温、常压下运行,电源电压AC380V,功率:5.5KW。

二、实验目的

1、熟悉换热器性能的测试方法;

2、了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别;

3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识;

4、绘制换热器传热性能曲线。

三、技术参数

1、换热器换热面积(F):①套管式换热器0.56m2 ;②板式换热器0.6 m2;③列管式换热器0.6m2;

2、换热器壳程材质:304不锈钢;换热器管程材质:304不锈钢;三台换热器冷、热流体进口和出口测温点共12个,冷热流体进出口压差测点共6个;

3、)冷、热水箱:冷、热水箱容积均不小于80L,装有进水口和排水底阀,进口管道接口与标准水龙头连接,装配有溢流口;

4、温度传感器(达拉斯半导体),单总线数字温度计,在-20~400℃温度范围内精确度为±0.5℃;

5、控制单元:24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块;

6、显示单元:知名人机交互系统,7寸、4线高精度触摸屏,分辨率:800x480。基于Linux系统,系统稳定,高效,安全,可靠;支持多种通讯方式(232/422/485,以太网);支持 USB下载、以太网下载、U盘更新组态;

7、具备通信、状态显示功能,可实时监测采集系统的数据、通信状况。数据传输稳定、实时,故障排查方便、简单;

8、外形尺寸:1200×700×1700mm。

四、产品规格与配置

序号

名称

材质/品牌

数量

1

套管换热器

不锈钢

1

2

列管换热器

不锈钢

1

3

板式换热器

不锈钢

1

4

热水箱

不锈钢

1

5

冷水箱

不锈钢

1

6

循环泵

韩涛

2

7

水流量计

振新

2

8

温度传感器

Pt100

14

9

涡轮流量计

不锈钢

1

10

CPU

CPU224

1

11

数据采集模块

EM231

1

12

触摸屏

7寸

1

13

数字式温度传感器

-20~100℃

1

14

工控软件一套

V4.0 STEP 7 MicroWIN SP9

1

15

上位机监控软件

AKWorkshop

1

16

无限点3D仿真教学管理平台

格致科教

1

17

电控箱

不锈钢

1

18

可移动台架

不锈钢

1
