离心泵实训实验装置
    发布时间: 2018-07-26 13:56


通过对本次实验的操作、记录、数据处理和曲线的绘制,了解离心泵装置的组成;掌握离心泵的工作原理

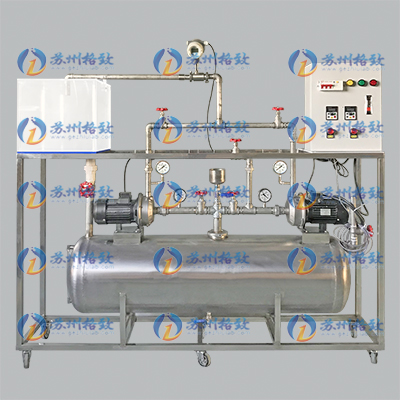

离心泵实训实验装置

                                                                型号: GZF038


实验设备名称:离心泵实训实验装置

一、工作条件

常温、常压下运行,电源电压AC380V。

二、实验目的

1、测试离心泵泵特性,并绘制离心泵特性曲线;

2、水泵汽蚀实验,绘制流量汽蚀曲线;

3、水泵的串、并联试验,根据数据绘制流量、扬程、功率等数据曲线。

三、技术参数

1、检测标准:GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008;

2、离心泵:防腐蚀离心泵,电机额定功率≥750W,转速:2900r/min,吸程≥8m,效率≥34%,最大流量≥9.0m3/h,泵进口管管径d:32mm,扬程:11m,实验范围宽,能明显出现空化汽蚀现象;

3、压力单元:指针式压力表,Y-100型量程为(0-0.6Mpa);

4、流量计:数显涡轮流量计,不锈钢材质,量程:0~15m3/h,;

5、蓄水箱:约85L,304不锈钢材质,防锈、防腐处理 使用寿命达到15年以上,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象;

6、实验所用的流体--水为全循环设计;

7、控制方式:采用变频器控制,直接测量功率及转速等参数;

8、保护功能:漏电保护,短路保护,过载保护;

9、配套无限点热力学工程教学管理平台及3D仿真教学软件;

10、外形尺寸:1650×550×1900mm。

四、产品规格与配置

序号

名称

型号(品牌)

数量

1

漏电保护器

德力西

1

2

离心泵

南方泵

2

3

压力表

指针式

2

4

真空表

指针式

2

5

密闭水箱

不锈钢

1

6

回水箱

有机玻璃

1

7

涡轮流量计

数显

1

8

电控箱

标准基业箱

1

9

连接管路

不锈钢

1

10

实验台

不锈钢带刹车脚轮

1

11

变频器

数显

2

12

流体力学教学管理平台

格致科教

1

13

3D仿真教学软件

格致科教

1
