型号：GZC019-Ⅱ

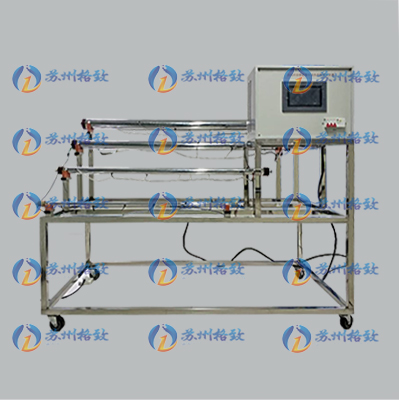

热工类实验装置名称：自然对流横管外放热系数测试装置（四级单管）
一、工作条件
常温常压，工作电压：380V，额定功率：2.9KW。
二、实验目的
1、测定水平单管的自由运动放热系数；
2、根据对自由运动散热的相似分析，整理出准则方程式。
三、技术参数
1、电镀紫铜管规格：1400mm×Φ80mm，1200mm×Φ60mm，1000mm×Φ40mm，800mm×Φ20mm，紫铜管厚度2mm，横管间相应尺寸符合几何相似性；
2、测温传感器：高精度热电偶；
3、显示屏：彩色触摸式液晶显示屏同屏显示所有实验数据；
4、采用PLC控制器、模拟量采集模块，控制灵敏度高，系统安全、稳定、数据采集适时、准确； 结合触摸屏或者上位机、通过CPU对采集的数据进行实时显示；
5、高精度PID控制器，控制精度±1℃；
6、工况改变热平衡时间≦30分钟;
7、外形尺寸：1400×1000×1200mm；
8、设备配有3D交互式仿真处理实验软件。
四、产品规格与配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 可移动式不锈钢实验台 | 格致科教 | 1 |
2 | 漏电保护器 | 德力西 | 1 |
3 | 电镀紫铜管 | 表面电镀氧化处理 | 4 |
4 | 加热管 | 石英加热管 | 4 |
5 | 调压模块 | 可控硅 | 1 |
6 | 温度传感器 | 热电偶 | 20 |
7 | 彩色触摸屏 | 10寸 | 4 |
8 | PLC控制器 | 含以太网和RS485通信 | 1 |
9 | 数据模拟量输入/输出模块 | 8路 | 1 |
10 | 实验数据处理软件 | SKTOOL | 1 |
11 | 无限点3D仿真教学软件管理平台 | 格致科教 | 1 |
