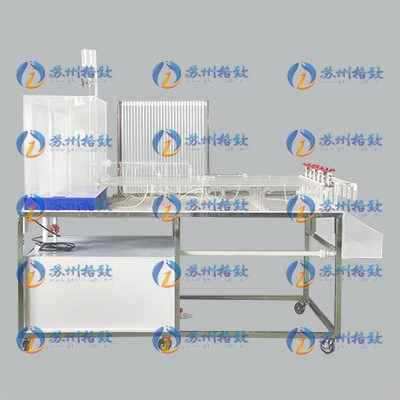

多功能流体力学实验装置
    发布时间: 2018-06-07 14:38


多功能流体力学综合实验台可测定沿程阻力系数测定实验,局部阻力系数测定实验,雷诺实验,伯努利方程实验,文丘里流量计测流量实验,孔板实验,毕托管流量实验



型号:GZF011

流体力学实验设备:多功能流体力学实验装置

一、工作条件

常温、常压下运行,电源电压AC220V  0.5KW

二、实验目的

1、沿程阻力系数测定实验;

2、局部阻力系数测定实验;

3、雷诺实验;

4、伯努利方程实验;

5、文丘里流量计测流量实验;

6、孔板实验;

7、毕托管流量实验。

三、技术参数

1、雷诺管:长1200mm、内径φ15mm,有机玻璃。

2、柏努利管:总长1200mm、内径φ15mm和φ25mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。

3、有机玻璃沿程阻力管:长1200mm、内径φ15mm,有机玻璃/不锈钢制作,两测压点间的距离:800mm。

4、局部阻力管:长1200mm、内径φ15-25-15mm,有机玻璃制作,多点测压。

5、流量计校核管:长1200mm、内径φ25mm,有机玻璃制作,上装孔板流量计、文丘里流量计和闸阀,可用来测定流体流经铜闸阀的前后压差,以及对孔板/文丘里流量计进行校核。

6、水泵:最高扬程:10m,最大流量:60L/min,功率40W。

7、蓄水箱:容积约60L,防腐蚀/304不锈钢材料焊制而成。

8、不锈钢304可移动式实验台;其他:管路、阀门及电路控制系统;整体框架:304不锈钢材质。

9、所有管路(除有机玻璃管和连接部分外)升级为304不锈钢管路,可方便设备及阀门的拆卸、组装、更换。5、水泵:流量:7000L/h 扬程:5.88m 压差:±600mm 精确度:±5;

10、实验水箱:透明有机玻璃制作,外壁带有计量刻度,容积30L;

11、超声波流量计:小数点后3位有效数字;

12、外形尺寸:1800×850×1600mm。

13、设备配有3D交互式仿真处理实验软件、数据处理软件及配套教学管理平台。

四、产品规格与配置

序号

名称

材质/品牌

数量

1

整流稳压水箱

有机玻璃

1

2

雷诺测试管

有机玻璃

1

3

伯努利方程测试管

有机玻璃

1

4

沿程阻力系数测试管

有机玻璃

1

5

局部阻力系数测试管

有机玻璃

1

6

孔板流量计测定管

有机玻璃

1

7

文丘里流量计测定管

有机玻璃

1

8

毕托管测定管

有机玻璃

1

9

测压管

有机玻璃

1

10

颜料盒

有机玻璃

1

11

回水箱

有机玻璃

1

12

示踪剂管路

不锈钢

1

13

示踪剂

苏州格致

3

14

循环水箱

PVC

1

15

防腐潜水泵

森森

1

16

连接管路

PVC

1

17

3D仿真软件

格致科教

1

18

流量计

超声波

1
