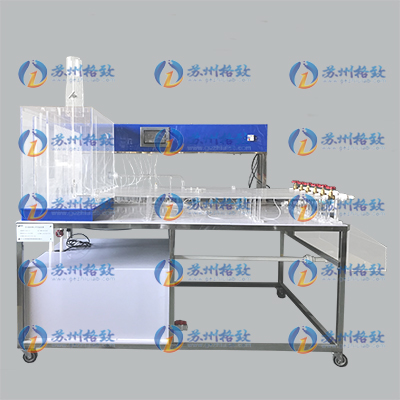

多功能流体力学实验装置Ⅱ型
    发布时间: 2018-06-07 16:21


多功能流体力学综合实验台可测定沿程阻力系数测定实验,局部阻力系数测定实验,雷诺实验,伯努利方程实验,文丘里流量计测流量实验,孔板实验,毕托管流量实验。




型号:GZF011 Ⅱ


流体力学与水力学实验设备:多功能流体力学实验装置

一、工作条件

常温、常压下运行,电源电压AC220V  0.5KW。

二、实验目的

(1)沿程阻力系数测定实验;

(2)局部阻力系数测定实验;

(3)雷诺实验;

(4)伯努利方程实验;

(5)文丘里流量计测流量实验;

(6)孔板实验;

(7)毕托管流量实验。

三、技术参数

1、雷诺管:长1200mm、内径φ15mm,有机玻璃,雷诺数范围0-13000,临界雷诺数2200-2300;

2、伯努利管:总长1200mm、内径φ15mm和φ25mm,有机玻璃管制作,按两点法求出各有变化点的动静压头;

3、沿程阻力管:长1200mm、内径φ15mm,有机玻璃/不锈钢制作,两测压点间的距离:800mm;

4、局部阻力管:长1200mm、内径φ15-25-15mm,有机玻璃制作,多点测压;

5、流量计校核管:长1200mm、内径φ25mm,有机玻璃制作,上装孔板流量计、文丘里流量计、毕托管流量计和闸阀,可用来测定流体流经不锈钢闸阀的前后压差,以及对孔板、文丘里、毕托管流量计进行校核;

6、水泵:超静音水陆两用泵,最高扬程:5.5m,最大流量:6800L/h,功率200W;

7、蓄水箱:容积约60L,防腐蚀PVC材料焊制而成;

8、控制方式:PLC控制,触摸屏显示,同屏显示所有实验数据,具备数据保存、查询等功能;

9、配套无限点流体力学教学管理平台及3D仿真教学软件;

10、外形尺寸:1950×1150×1600mm。

四、产品规格与配置

序号

名称

材质/品牌

数量

1

整流稳压水箱

有机玻璃

1

2

雷诺测试管

有机玻璃

1

3

伯努利方程测试管

有机玻璃

1

4

沿程阻力系数测试管

有机玻璃

1

5

局部阻力系数测试管

有机玻璃

1

6

孔板流量计测定管

有机玻璃

1

7

文丘里流量计测定管

有机玻璃

1

8

毕托管测定管

有机玻璃

1

9

流量计

超声波

1

10

回水箱

有机玻璃

1

11

示踪剂管路

不锈钢

1

12

示踪剂

自动消色

2

13

循环水箱

PVC

1

14

潜水泵

森森

1

15

压差传感器

恩智浦

33

16

上位机

触摸屏

1

17

温度传感器

数字式

1

18

流体力学教学管理平台

格致科教

1

19

3D仿真教学软件

格致科教

1
