型号:GZW048

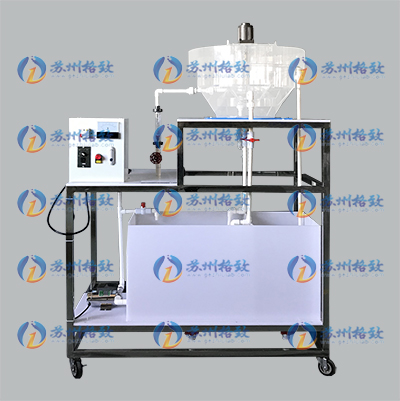

给排水科学与工程实验室设备名称:机械搅拌加速澄清池 机械加速澄清池
一、机械搅拌澄清池工作条件
常温、常压下运行,电源电压:AC220V。
二、实验目的
1、通过演示,了解机械搅拌澄清池的构造及工作原理;
2、掌握运行使用操作方法及注意事项。
三、机械搅拌澄清池设备简介
澄清池是将微絮体的微絮过程和微絮体与水分离过程综和于一个构筑物中完成,也就是它的作用相当于反应池和沉淀池的综合。能演示池构造和工作原理,动态运行不同水质、水力条件下的运行特点。
四、技术参数
1、处理量:150L/h、水力停留时间:40min、分离径上升流速:1~1.2mm/s、进水浊度:60~100mg/L、出水浊度:10~20mg/L;
2、电源:220V单相三线、功率:370W;
3、澄清池尺寸:500mm×600mm、模型材料:透明亚克力、10mm厚、耐水流冲击、可电动运行模拟澄清池沉淀过程;
4、设备外形尺寸:1000 mm×600 mm×1400mm。
五、产品规格与配置
序号 | 名称 | 型号(品牌) | 数量 |
1 | 机械搅拌澄清池 | 有机玻璃 | 1 |
2 | 调速电机 | 东昌 | 1 |
3 | 叶轮 | 不锈钢 | 1 |
4 | 提升泵 | 森森 | 1 |
5 | 流量计 | 25-250L/h | 1 |
6 | 刮泥器 | 格致科教 | 1 |
7 | 泥斗 | 有机玻璃 | 1 |
8 | 排泥阀 | PVC | 2 |
9 | 出水槽 | 有机玻璃 | 1 |
10 | 连接管道和球阀 | PVC | 1 |
11 | 控制电箱 | 带漏保,按钮等电器元器件 | 1 |
12 | 可移动支架 | 不锈钢 | 1 |
