型号：GZF032-Ⅱ

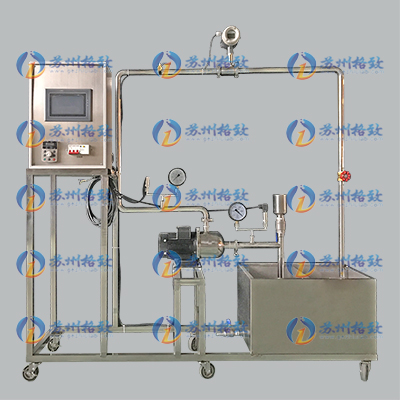

流体力学实验教学设备：离心泵特性曲线测定实验台

一、工作条件

常温、常压下运行，电源电压AC380V  功率1000W。

二、实验目的

1、掌握离心泵特性曲线（H—Q曲线，N—Q曲线，η—Q曲线）的测定方法，测定水头与流量曲线，在此基础绘出效率与流量曲线；

2、学习掌握泵特性曲线测试技术；

3、了解泵的空化断裂工况特性，理解水泵最大安装高度的显示原因。

三、技术参数

1、流量：0～10m3/h；

2、离心泵：进口压力-0.1MPa-0出口压力：0-0.6MPa；

3、扬程(H)：0-20m；

4、轴功率(N)：0.43-0.85KW；

5、效率（η）：0-50%；

6、转速：0-2900转/分,变频调节；

7、流量计：涡轮流量计，量程0-15m³/h, 标准Modbus-RTU协议,4-20mA信号输出；

8、温度变送器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质； 0.5%FS精度，标准Modbus-RTU协议,4-20mA信号输出；可数码管显示；

9、显示单元：知名人机交互系统，7寸、4线高精度触摸屏，分辨率：800x480。基于Linux系统，系统稳定，高效，安全，可靠；支持多种通讯方式（232/422/485，以太网）；支持 USB下载、以太网下载、U盘更新组态；

10、控制单元：24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能，支持MODBUS-TCP主站及从站，支持PPI主站，可扩展7个200系列模块；

11、配套无限点3D版流体力学实验仿真教学管理平台；

12、外形尺寸：1500×550×1800mm。

四、产品规格与配置
